Input 子系统框架的复杂程度有三四层楼那么高。幸运的是，复杂那部分代码大佬前辈们已经实现，我们只需搞懂 Input 子系统的框架，然后套用框架实现具体输入设备 driver 端驱动程序即可。因此，可以说 ai 时代搞懂框架比理解每行代码更重要。

但是对于 Input 子系统这样复杂的框架，要彻底理解从硬件底层到用户空间的数据上报流程谈何容易，必须要找到一个抓手作为切入点。

然而，分析gpio_keys.c驱动正是掌握 Linux Input 子系统数据上报流程的绝佳途径，因为它是一个典型且相对简单的 Input 驱动实例。

在分析前，请先回顾《驱动之路#01：Hello World！》和 Input 子系统的三层架构：驱动层、核心层以及事件处理层。

下面是一个 step-by-step 的指南，带你从gpio_keys.c出发，彻底理解 Input 子系统的工作机制。

特别说明：本文重点在于理解 Input 子系统数据上报流程，而非gpio_keys.c驱动分析。

从module_init开始：驱动入口函数

阅读一个字符设备驱动程序从入口函数开始，在 gpio_keys.c 中可以看到 gpio_keys_init 注册了 gpio_keys_device_driver。当 driver 与 device 匹配后，gpio_keys_probe 函数就会被调用，接下来重点分析gpio_keys_probe 函数。

驱动层到核心层

驱动核心： gpio_keys_probe 函数分析

probe函数在驱动与设备匹配成功后被调用，可以看到 probe函数有 4 步关键操作。

步骤 1：获取设备配置信息

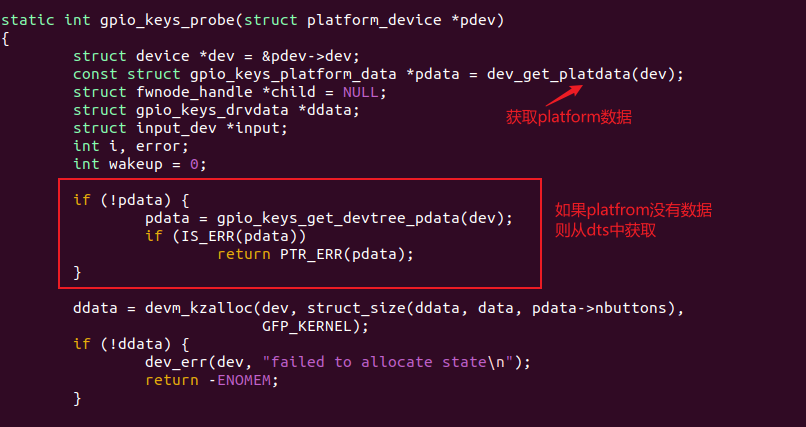

首先通过dev_get_platdata(dev)从平台设备中获取静态定义的平台数据。如果没有静态平台数据，则再通过gpio_keys_get_devtree_pdata(dev)从设备树中解析配置。总之，无论是设备树还是传统平台数据，最终都解析到pdata中。

步骤 2：分配和初始化struct input_dev

通过devm_input_allocate_device()创建一个输入设备对象input_dev，这是驱动层与核心层交互的第一步。

步骤 3：申请 GPIO 和中断

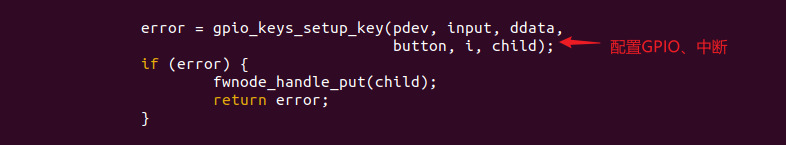

probe 函数没有直接包含中断处理函数的实现，而是通过调用 gpio_keys_setup_key() 完成了中断函数的注册、中断触发方式等配置。

步骤 4：注册输入设备

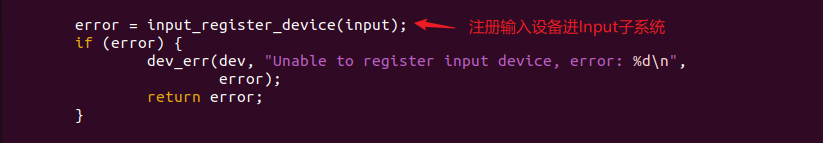

通过 input_register_device()将 input_dev 注册到 Input 子系统核心层，调用此函数后，Input 核心层会接手管理这个输入设备并尝试为它匹配合适的事件处理器(Handler)，如 evdev。

注册成功后，用户空间就可以看到/dev/input/eventX 设备节点了。

以上是 probe 函数关键操作的分析。

中断处理函数分析

中断处理函数是数据上报流程的起点，当用户按下或松开按键时，GPIO 电平变化触发中断，此函数被执行。

经过前面分析知道，中断服务函数相关配置在gpio_keys_setup_key() 中完成，接下来分析 gpio_keys_setup_key() 。

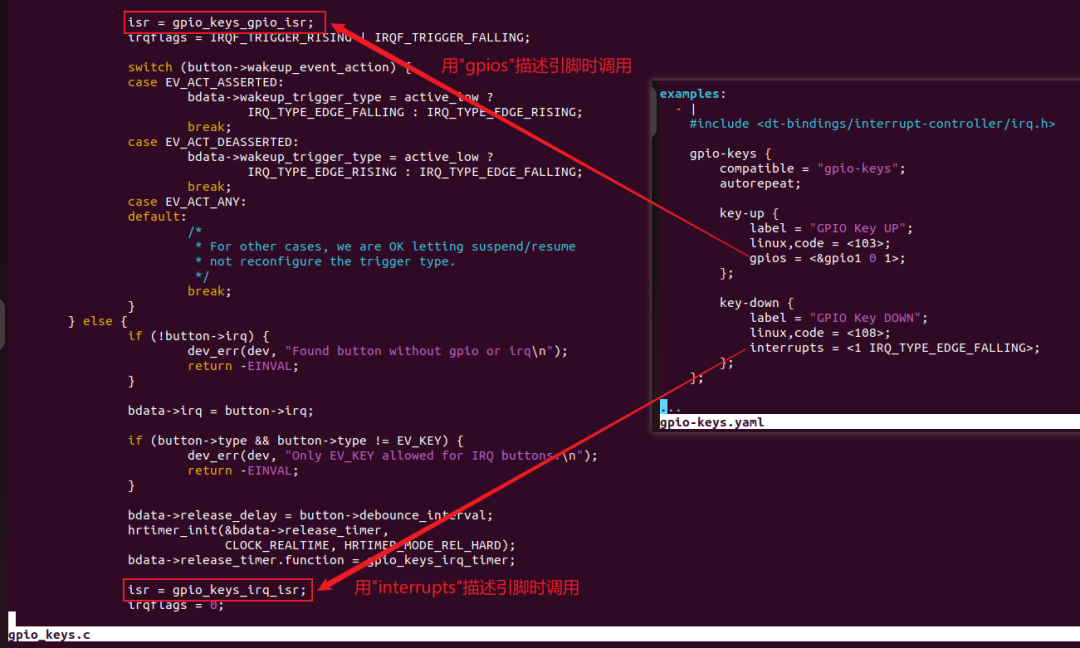

可以看到有两种IRQ函数

gpio_keys_gpio_isr：设备树中的用gpios描述引脚时调用；

gpio_keys_irq_isr：设备树中的用interrupts描述引脚时调用。

它们有各自的优缺点，但不是本文的重点，这里不展开分析。

我们分析相对简单的 gpio_keys_irq_isr 中断函数的处理流程，其中，

核心：调用input_event(input, EV_KEY, *bdata->code,1)和input_sync(input)进行上报数据。

input_event()：向 Input 核心层上报一个原始事件。这个事件包含了事件类型（EV_KEY）、事件码（如 KEY_POWER）和值（1 或 0）。

input_sync()：上报一个同步事件，告诉核心层 “这一组事件已经完整上报完毕”。

至此，数据已经从硬件驱动层上报到核心层。

核心层到事件层数据流

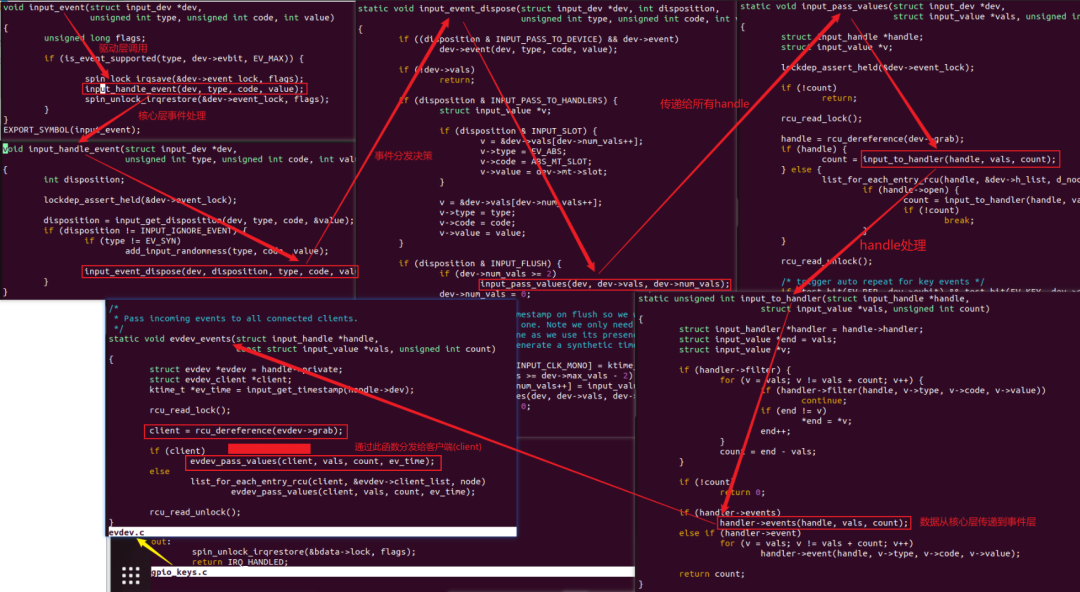

数据从核心层传递到事件层函数调用关系比较复杂，调用关系如下。

其中，input_handle_event函数是 Input 核心层的事件分发中心，它会将事件传递给所有与该input_dev关联的input_handler（事件处理器）。

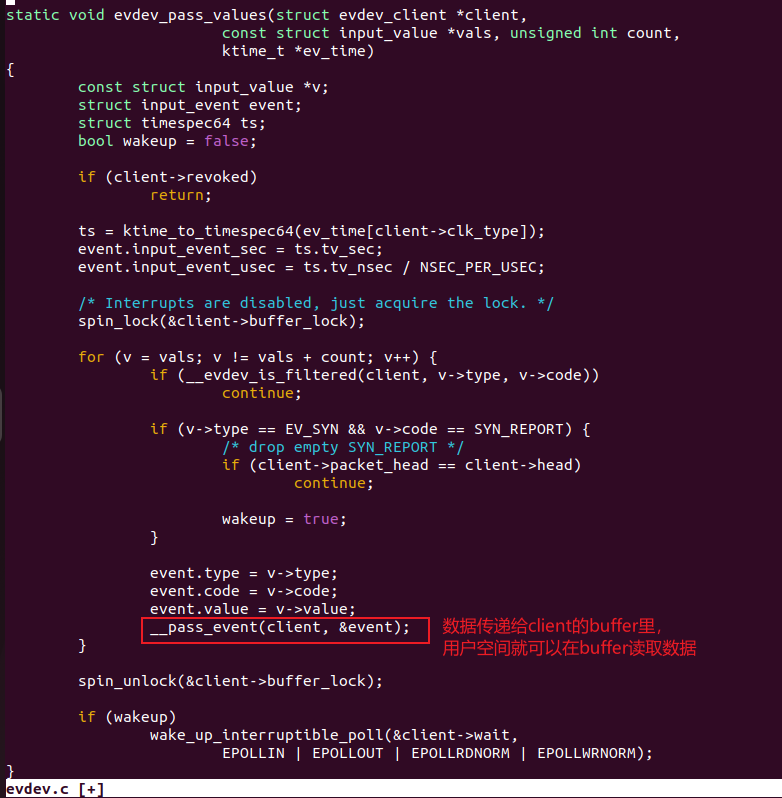

而数据从核心层传递到事件层，是调用evdev_events 函数来实现，然后通过evdev_pass_values函数被分发到各个客户端。

当用户空间读取/dev/input/eventX时，实际上是从对应客户端的环形缓冲区中读取数据。数据最后保存在每个打开设备文件的进程所对应的evdev_client的环形缓冲区中。

数据流：gpio_keys.c驱动->input_event -> input_handle_event -> input_pass_values -> evdev_events -> evdev_pass_values ->写入evdev_client的 buffer ->用户空间read读取。

总结整个流程

硬件：用户按下按键 -> GPIO 电平变化 -> 触发中断。

驱动层 (gpio_keys.c)：

gpio_keys_irq_isr 或gpio_keys_gpio_isr 中断服务程序被调用。

调用input_event()和input_sync()向上层（核心层）上报事件。

核心层 (input.c)：

input_event()->input_handle_event()接收事件。

核心层将事件分发给所有匹配的 input_handler。

事件处理层 (evdev.c)：

evdev_event()接收事件。

将事件打包成struct input_event并写入内核缓冲区(buffer)。

唤醒正在等待数据的用户空间应用程序。
