随着高阶自动驾驶与智能座舱技术的发展，车载多媒体与传感网络的带宽需求正呈现爆炸式增长。以ADI公司的Gigabit Multimedia Serial Link (GMSL) 为代表的车载SerDes协议，正在引领行业向更高数据率跃升，特别是最新的GMSL 3.0标准，全面引入了PAM4调制技术以实现单通道12Gbps的高速传输。
然而，在面对长达5至10米的FAKRA同轴线缆，以及汽车行业特有的极端温度循环（-40℃至125℃）和机械振动时，车载线缆的物理层信号完整性（SI）验证面临着史无前例的挑战。传统的静态S参数测试已无法满足要求，进行结合环境应力的动态误码率（Dynamic BER）长周期拷机测试成为了刚需。
本文将聚焦于实战操作层面，深度解析如何利用中星联华（Sinolink）SL3000A系列多通道误码仪，高效、精准地完成GMSL 3.0高速车载线缆的动态误码测试，并详细拆解测试前期的插损摸底、复杂温度场景下的均衡调优技巧，以及对“零误码”这一行业常见误区的专业纠偏。本篇是针对车载线缆测试的第二篇应用文章。 第一篇介绍了高速车载线缆的背景和测试要求， 这一篇文章专注在具体实际操作上，给测试工程师一个具体的方法来高效的完成BER的测试。
车载SerDes与GMSL 3.0标准核心特性解析
在进行具体的测试实操之前，测试工程师可以先对目标协议的物理层特性建立基本的概念。GMSL（Gigabit Multimedia Serial Link）作为目前全球市场占有率最高的私有车载总线之一，其向第三代的演进（GMSL 3.0）标志着车载网络正式进入了PAM4（四电平脉冲幅度调制）时代。
1.1 GMSL 3.0 的物理层跨越：PAM4 与 12Gbps
为了在不大幅提升线缆带宽要求（避免引入昂贵的高频线缆材料）的前提下实现速率翻倍，GMSL 3.0摒弃了前两代的NRZ（非归零）调制，转而采用 PAM4调制。
波特率不变，比特率翻倍：GMSL 3.0的波特率仍保持在约 6 GBaud，奈奎斯特频率（Nyquist Frequency）约为 3 GHz。但由于PAM4每个符号传输2个比特，其正向通道的总数据率达到了惊人的 12 Gbps。
单端同轴架构：为了适应车辆复杂的布线环境并降低成本，GMSL 3.0广泛支持使用阻抗为 50 欧姆的同轴线缆（配合FAKRA或Mini-FAKRA连接器）进行非对称单端（Single-Ended）传输。
1.2 PAM4的信噪比代价与前向纠错（FEC）机制
PAM4调制通过将电压等分为四个电平（L0, L1, L2, L3）来实现高效传输。但在相同的峰峰值电压下，三个“眼”的高度仅为NRZ的三分之一。这导致PAM4信号的信噪比（SNR）天然劣化了近9.6dB，对通道内的插损、反射、串扰和热噪声变得极度敏感。
为了在如此微弱的眼图裕量下保证车载通信的极高可靠性，GMSL 3.0在物理层强制启用了强大的 前向纠错（FEC, Forward Error Correction） 机制。这是GMSL 3.0测试中最核心、也最容易被误解的概念。
1.3 破除“零误码”执念：正确理解 Pre-FEC 与 Post-FEC
在进行长周期车载线缆拷机测试时，许多客户仍抱有前几代NRZ协议时期的“零误码”执念，期望在数天的测试中看不到任何误码。在PAM4出现的新时代，这是一个理解上的技术偏差。由于PAM4眼高极小，底噪引起的随机误码（Random Error）是必然存在的客观物理现象。协议设计之初，就未期望物理层实现零误码，而是依赖强大的FEC算法将这些误码全部纠正。因此，GMSL 3.0标准定义了两个不同阶段的误码率要求（见表1）：
表1：GMSL 3.0 误码率（BER）要求概览
在实际的误码仪（BERT）物理层线缆测试中，我们主要关注和测量的是 原始误码率（Pre-FEC BER）。针对新的PAM4标准，不能以“零误码”来苛求线缆组件，建议测得的误码率比规范允许的误码率要求低1000倍左右即可，例如标准要求1E-5到1E-7的误码率，实际测试误码率只要低于1E-8到1E-10， 即表明该线缆系统在物理层完全合格，并且余量巨大。
中星联华SL3000A多通道误码仪
核心优势解析
要完成GMSL 3.0这类跨越速率和调制方式的非对称单端测试，并且要应对温度循环带来的动态插损变化，测试仪器必须具备极其强悍的底层硬件能力。
中星联华科技推出的SL3000A系列多通道高性能误码仪，在以下四个维度完美契合了复杂的车载线缆测试需求：
速率连续可调与全协议要求的速率支持：不同于数据中心设备固定在高频段，SL3000A的PPG（脉冲码型发生器）和ED（误码检测器）支持从 1.25 GBaud 至 32 GBaud 的连续无缝可调。这使得一台设备既能测试传统的低速1.25G LVDS线，也能通吃最新的GMSL3.0（6GBaud PAM4）、HSMT甚至未来更高速率的车载标准。
PAM4 与 NRZ 双模原生支持：SL3000A硬件架构原生支持NRZ与PAM4调制格式的灵活切换，无需更换板卡即可应对车载协议的多元化。
单端直驱与高压模式：由于FAKRA是单端50欧姆同轴系统，SL3000A无需外接容易引入偏差的Balun（不平衡变压器），即可直接切换至单端输出和输入模式。更为强大的是，它提供了卓越的高压输出能力。在软件界面设置为差分2V至2.2V摆幅时，其单端实际输出幅度可达惊人的900mV至1.1V（峰峰值）。
ED自适应动态均衡与信噪比监测：面对温度循环测试中线缆插损的剧烈变化，SL3000A在发送端（PPG）提供了精细的Pre-cursor（前置去加重，范围通常0~4）和Post-cursor（后置去加重，范围通常-5~-15）调节。此外，ED接收端独家提供了信号质量快速检测功能（SNR，信噪比读取）。工程师无需接示波器，仅凭读取ED反馈的SNR数值大小（如正常链路SNR通常在20dB以上），即可迅速判断当前链路的接收余量，极大地加速了排障过程。

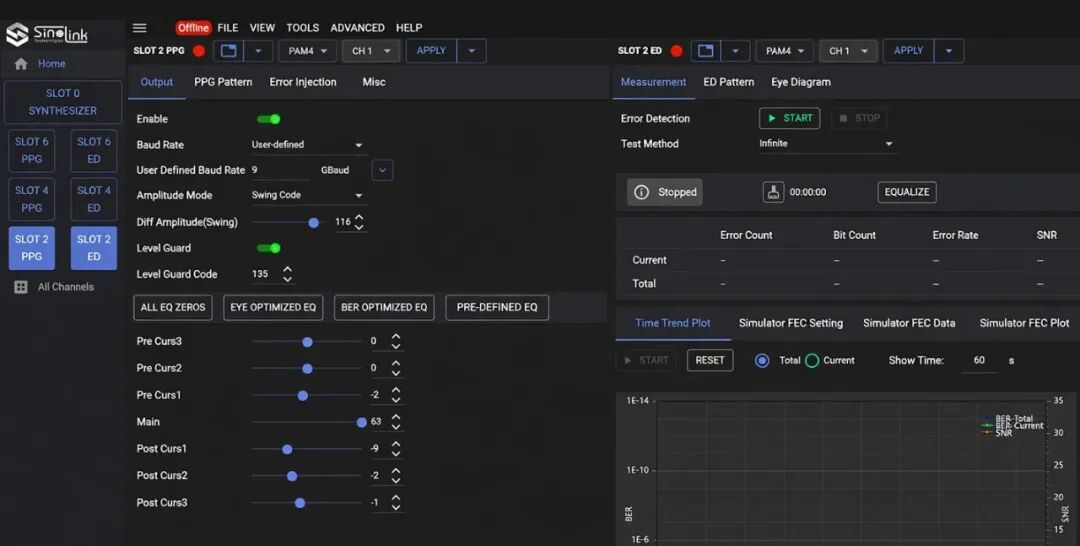

下图是SL3000A 误码分析仪进行线缆测试的软件界面概览
实战指南

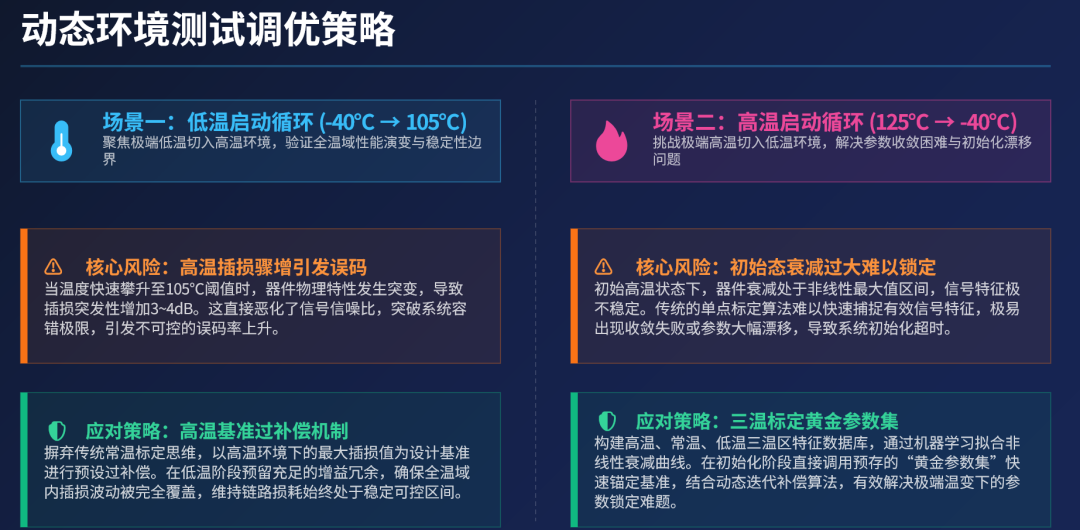

动态环境应力下的测试场景与调优策略
在真实的汽车零部件验证中，最严酷的测试是高低温交变循环测试叠加三向随机振动测试。长达数小时的连续误码监控，对测试仪器的参数匹配提出了极高要求。
在准备测试之前，第一步也是最关键的一步，是获取线缆在不同温度下的插损特性画像。对于一根长度在7米到10米之间的车载FAKRA线缆：
室温（25℃）：插入损耗可能是标称值（例如 12 dB @ 3GHz）。
低温（-40℃）：由于导体电阻率下降和介质特性改变，插损会显著减小（例如降至 10 dB @ 3GHz）。
高温（105℃ 或 125℃）：插损会急剧恶化，较室温增加约15%~25%（例如飙升至 14.5 dB @ 3GHz）。
温度波动带来的高达 3-4 dB 的插损差摆幅，意味着如果误码仪的收发均衡（EQ）参数固定不变，很可能在某一温度极限端出现严重“过均衡（Over-equalization）”或“欠均衡（Under-equalization）”，从而引发并非由线缆物理损坏导致的“假性误码超标”。
针对不同的测试启动场景，我们总结了以下详细的调优策略：
3.1 场景一：低温启动（-40℃ -> 105℃ -> -40℃）长周期测试
在这种场景下，线缆从插损最小的状态（零下40度）开始运行，随后温度逐渐攀升至插损最大的高温（125度）。
潜在风险：如果在低温启动时，测试工程师仅仅在此时的“好环境”下随意调优PPG的均衡参数（例如设置了很弱的预加重）并得到了零误码。那么，当经过数小时测试，温箱温度升至125℃时，线缆插损骤增3~4dB。此时原本微弱的发送端预加重将完全无法补偿如此巨大的衰减，到达ED端的信号眼图将彻底闭合，导致误码率（BER）瞬间爆表，从而破坏了整个连贯的长周期测试记录。
- 调优策略（寻找最大公约数）：
理想情况下我们要寻找的是一组能“包容”温度带来的全部插损变化的均衡参数集合。
即使在低温下进行硬件连接并准备启动，工程师也必须“未雨绸缪”。我们建议：预估高温时的最大插损，并以此为基准进行适度的“过补偿”调节。
例如，针对一根7米线缆，预判其高温插损较大。在低温时设置PPG参数，除了将单端幅度推高至近1V外，可以适当增加 Post-cursor 的负值（例如设置在 -8 到 -12 之间）。
随后，在软件中持续观测ED端的 SNR（信噪比）读数。在低温下，由于插损小，信号能量强，此时适度加重的高频可能会导致轻微的“过冲（Overshoot）”，但只要SNR读数依然维持在一个健康的较高水平（例如 > 20dB），且误码率仍远优于 1E-7 规范（如测得 1E-9），就说明这组参数在低温下是可以安全存活的。当温度最终升至125℃时，这组预先设置的强预加重将正好抵消激增的线缆插损，确保整个温度爬坡期间信号始终处于接收机的判决裕量内。
3.2 场景二：高温启动（125℃ -> -40℃ ->125℃）长周期测试
这种场景相反，测试启动于线缆环境最恶劣、插损最高的状态（125℃高温），随后逐渐降温至插损最小的低温。
潜在风险：这是对误码仪整体链路最严峻的考验，因为要在物理衰减最大的初始状态下完成链路锁定（Lock）和初始寻优。

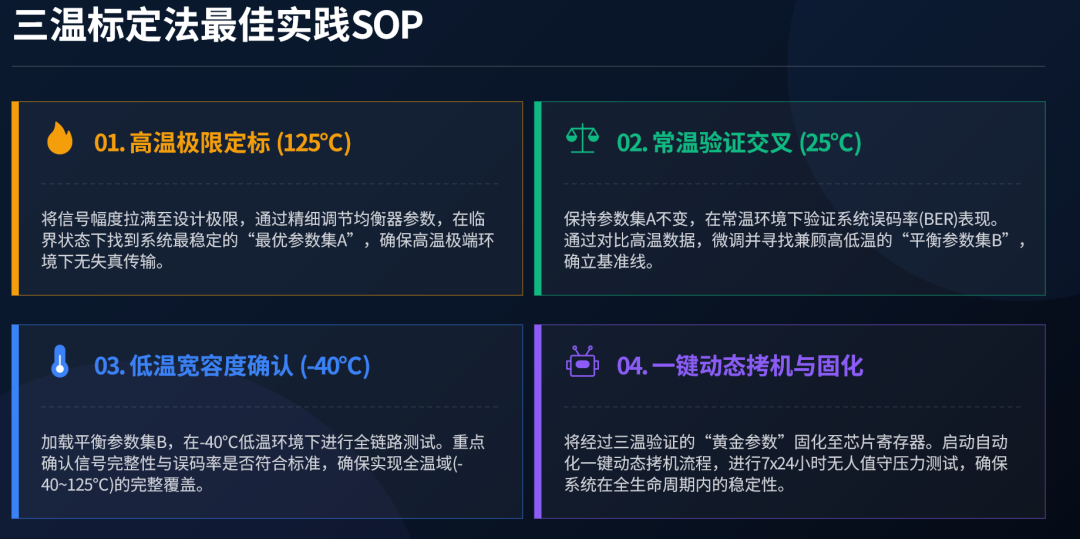

三温标定法（最佳实践 SOP）：针对这种高挑战场景，我们推荐一套标准的“静态三温摸底预调优”流程。
第一步（高温极限定标）：将温箱稳定在125℃高温。在此极限恶劣环境下，将SL3000A的PPG输出幅度拉至合理高位。精细调节 Pre-cursor（前置均衡，通常0~3微调）和 Post-cursor（后置均衡），密切观察ED端的SNR读数和实时BER。因为此时插损最大，必须找到使误码率降至最优的一组均衡系数（记为 参数集 A）。这组参数代表了系统克服最大衰减的能力。
第二步（常温验证交叉）：将温箱降至室温（25℃）。保持 参数集 A 不变，进行静态误码测试。由于温度下降、插损减小，如果 参数集 A 导致了严重的过均衡，误码率可能会劣化。如果误码率仍能保持在优异水平，说明裕量较好。若劣化，则需略微削弱均衡力度，找到一组既能通过常温，又能勉强通过高温的新平衡参数（记为 参数集 B）。
第三步（低温宽容度确认）：将温箱降至极寒（-40℃），插损达到最小。加载 参数集 B。此时信号能量最强。如果ED端显示SNR依然较高，且误码率依然完美通过。那么恭喜，这组在高温极限下“妥协”出的 参数集 B，就是能够覆盖该线缆全生命周期、全温域波动的“黄金参数”。
第四步（一键动态拷机）：将寻找出的“黄金参数”固化在SL3000A中，重置温箱，开始无人值守高低温循环联合振动测试。
3.3 实战总结：长线缆（>7米）调优的底层逻辑
通过上述两种场景的分析，我们总结出高速车载线缆调优的核心逻辑：
车载同轴长线（7米至10米以上）其常温插损本就高达十几dB。在调优时，如果一组PPG均衡参数能够在高温和低温的极限地狱模式下，硬生生地将信号顶过去，使其被ED端识别并测量出合格的误码率；那么当温度降低、插损减小、信号通道变得更“宽敞”时，这组参数大概率也能获得一个合理且安全的测试结果。这种基于“最差环境包络”的调优策略，是确保长周期动态应力拷机不中途崩溃的工程实践策略。

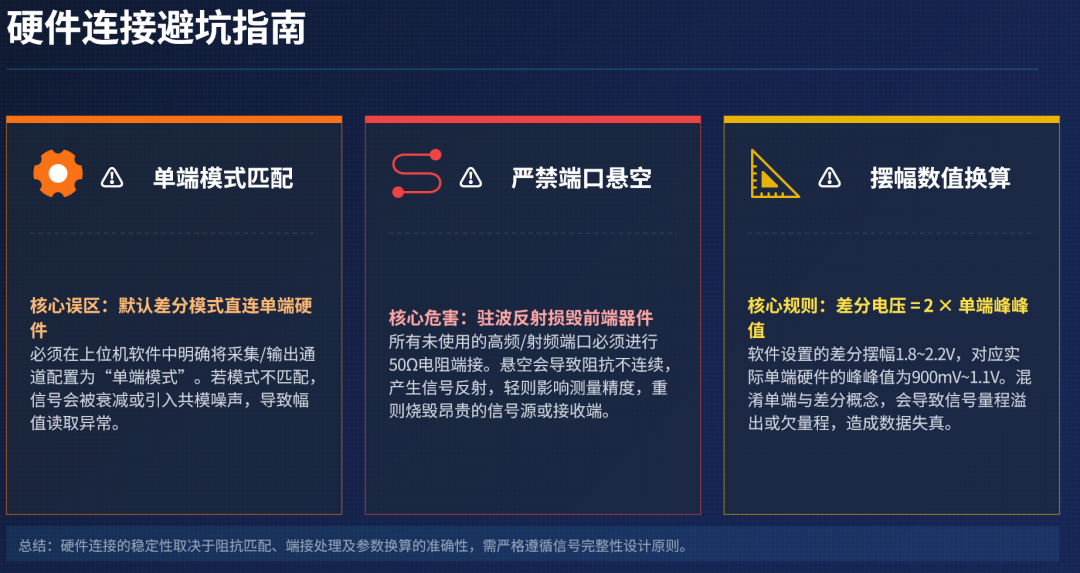

车载线缆误码仪测试的硬件连接注意事项
避坑指南
在现场测试中，正确的硬件连接细节决定了测试结果的成败。基于SL3000A仪器的特性，必须严格遵循以下单端连接规范：
软件与硬件的单端匹配：在使用SL3000A测试FAKRA单端线缆时，务必在上位机控制软件中，将对应的收发通道明确配置为单端模式（Single-Ended）。
闲置端口的50ohm端接（极度关键）：由于仪器的内部高速驱动器本身是差分架构（Differential），当我们只使用差分对中的其中一个端口（例如P端）去连接同轴线进行单端测试时，另一个未使用的反相端口（N端）绝对不能悬空！ 悬空的端口会像天线一样辐射能量或产生强烈的驻波反射，严重干扰正在输出有用信号的另一端，导致眼图波形彻底畸变。务必使用50 欧姆终端负载（Terminator）将闲置的差分端口端接。 或者就是用高带宽的Balun来进行差分转单端。
摆幅设置的换算关系：在SL3000A的软件界面中，输出摆幅（Amplitude）通常指的是差分峰峰值（Vppd）。在配置为单端测试，且闲置端已正确 50 欧姆端接时，如果您在软件界面输入 1.8 V 或 2.2V，实际在单端同轴线上输出的电压摆幅约为软件显示值的一半，即能够获得大约 900mV 至 1.1V 峰峰值 的强大单端幅度。
PPG发送均衡的配置： 当PPG 的PRE-CUR 和POST-CUR 均衡使能的时候，会导致输出的电压幅度减小。在适当的场景下可以额外增加输出的电压幅度。

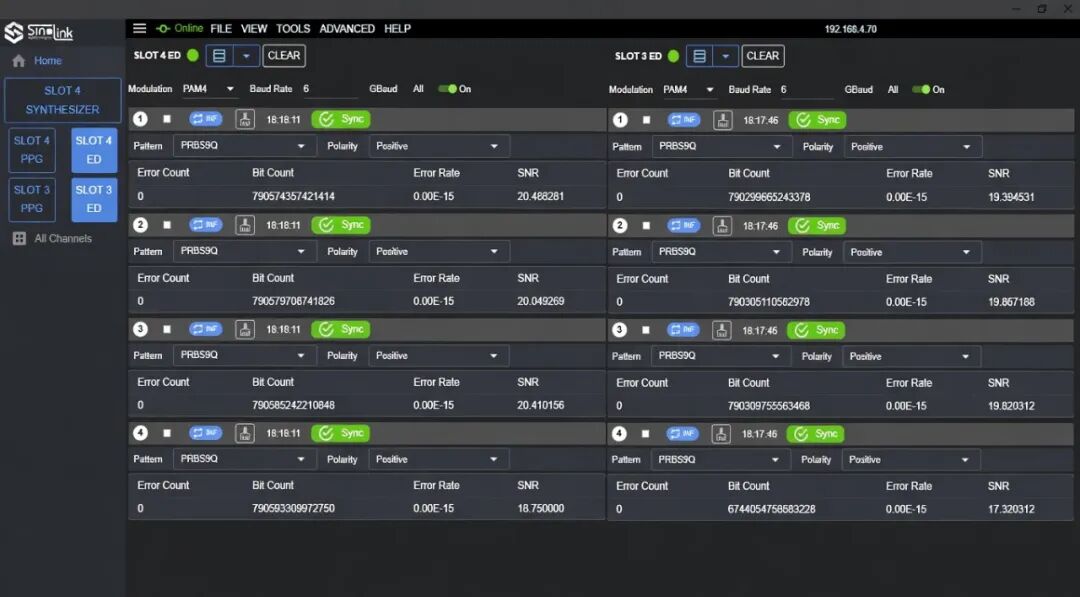

下图是进行长时间BER测试的结果概览

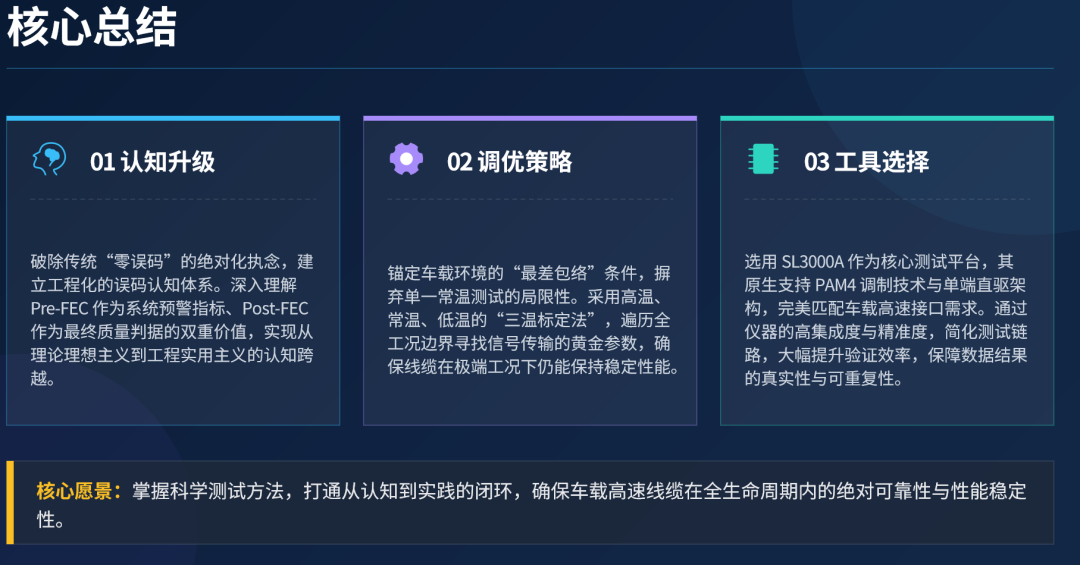

结语
在智能网联汽车的高速演进中，车载互连架构正跨越式地步入 PAM4 调制与极限香农容量的深水区。GMSL 3.0 等高阶协议虽然带来了的带宽，但随之而来的却是对物理层信号完整性（SI）的挑战。静态的 VNA S参数测试已无法满足汽车工业对极高可靠性的严苛诉求。在涵盖温度剧变与三向随机振动的环境应力下，进行动态的、长周期的比特误码率（BER）拷机测试，是确保车载高速线缆不会在车辆全生命周期内成为“致命短板”的唯一科学手段。
在这个过程中，必须破除“绝对零误码”的旧有执念，深刻理解现代 FEC 机制下的容限边界。中星联华 SL3000A 系列多通道误码仪，凭借其极宽的 1.25~32GBaud 调谐范围、原生兼顾 NRZ/PAM4 调制、无缝支持单端 FAKRA 直驱，已成为本土验证工程师手中的终极利器。
掌握了基于温度包络特性的“静态三温摸底定标”与动态跟踪策略，配合仪器提供的极速 SNR 信噪比诊断功能，企业能够以最快的效率锁定“黄金参数”，完成复杂多变的测试任务。
