上一期我们讲到，油浸式箱变出口北美时，认证关注的不只是绕组和电气参数，还会延伸到油箱、套管、附件、密封和机械结构。
而在北美配电市场中，还有一类非常典型的产品：
Pad-Mounted Transformer——美式箱变。
很多企业第一次接触美变项目时，会觉得它和普通油浸式变压器差别不大：
“是不是把成熟的油变方案装进一个箱体，再按客户要求调整一下就可以？”
实际上，美式箱变有自己比较明确的产品结构和标准体系。尤其是单相与三相产品，在标准、容量、阻抗以及接口结构等方面都需要分别考虑。
美式箱变，不只是“油变+箱体”
将美式箱变分为两类：
·Single-phase Pad-Mounted Transformer——单相美式箱变
·Three-phase Pad-Mounted Transformer——三相美式箱变
二者虽然都属于Pad-Mounted产品，但对应标准并不完全相同。
美式箱变主要标准对比：
单相美式箱变：
· IEEE C57.12.00
· IEEE C57.12.90
· IEEE C57.12.38
· IEEE C57.12.28
三相美式箱变:
· IEEE C57.12.00
· IEEE C57.12.90
· IEEE C57.12.34
· IEEE C57.12.28
美变不是普通油浸式变压器简单改变外形后的产品，而是需要按照对应产品标准重新进行设计确认。
美式箱变UL认证测试项目
电压比测量和联结组标号鉴定
Voltage Ratio And Phase Relation Tests
绕组电阻测试
Resistance Measurements
绝缘电阻测试
Insulation Resistance Tests
空载电流和空载损耗测量
No-Load Losses And Excitation Current
短路阻抗和负载损耗测量
Impedance Voltage And Load Loss
变压器绝缘油测试
（温升试验前后各取一次绝缘油）
Dissolved Gas In Oil Analysis
温升测试
Temperature Rise Test
声级测试
Audible Sound Levels
雷电冲击电压测试
Lightning Impulse Tests
外施耐压试验
Applied-Voltage Tests
感应电压测试
Induced-Voltage Test
压力密封测试：正压和负压
Pressure And Leak
设备的机械操作测试
Operation Tests Of All Devices
变压器油箱一体化试验
Transformer Integrity Test
淋雨试验
Rain Test
吊重试验
Lifting And Moving Devices
连续性试验
Continuity Test
单相美式箱变各类参数要求
-单相美式箱变的容量
-单相美式箱变的标称阻抗电压要求值
-单相美式箱变的绝缘要求电气参数表
三相美式箱变各类参数要求
-三相美式箱变的容量

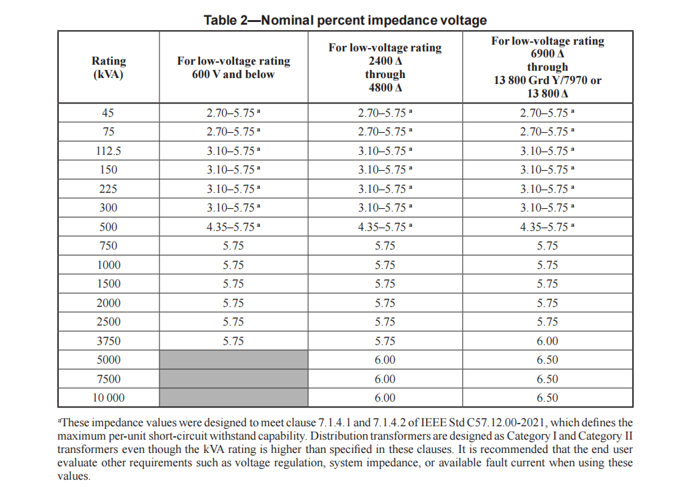

-三相美式箱变的标称阻抗电压要求值

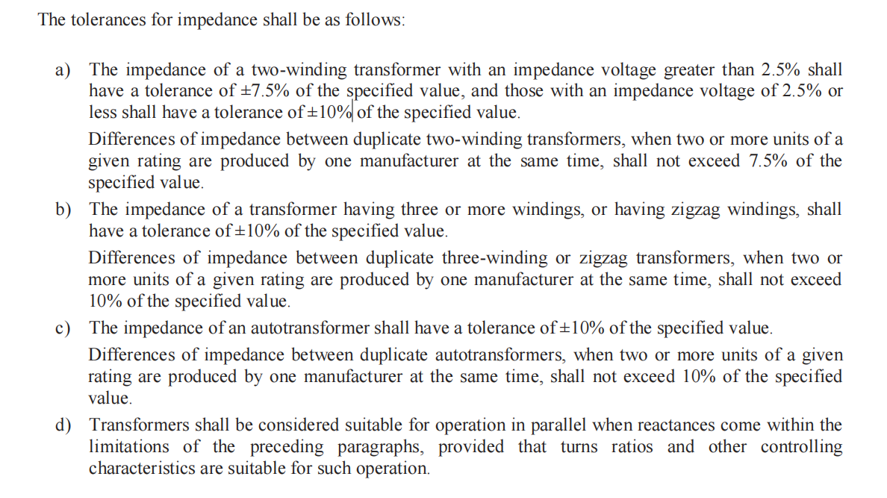

-美式箱变阻抗电压的偏差范围

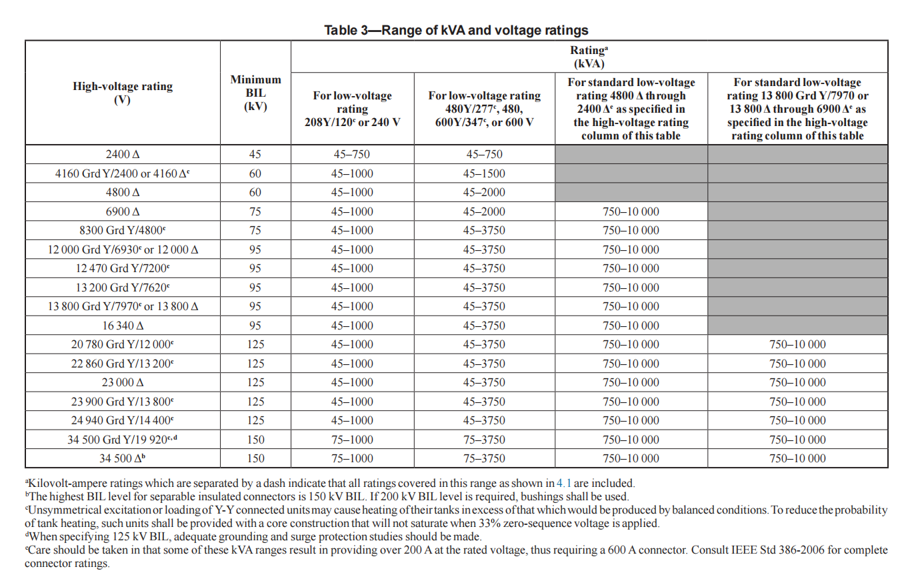

-三相美式箱变的额定容量和额定电压表

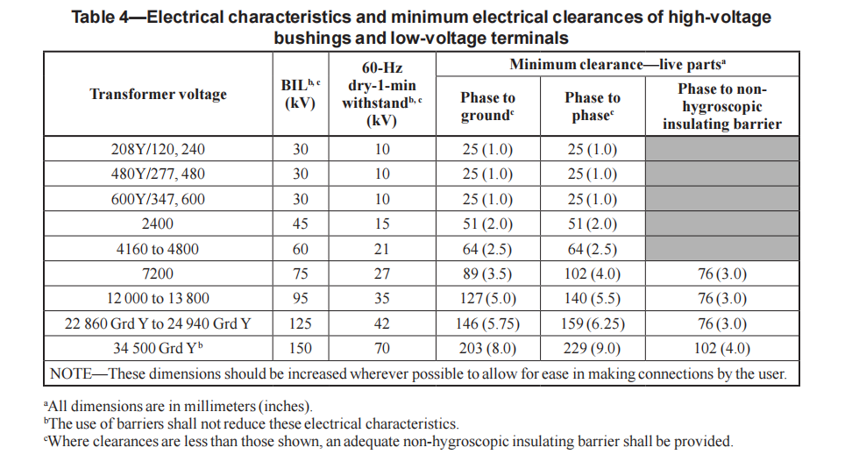

-三相美式箱变高压套管和低压端子的电气特性和最小电气间隙

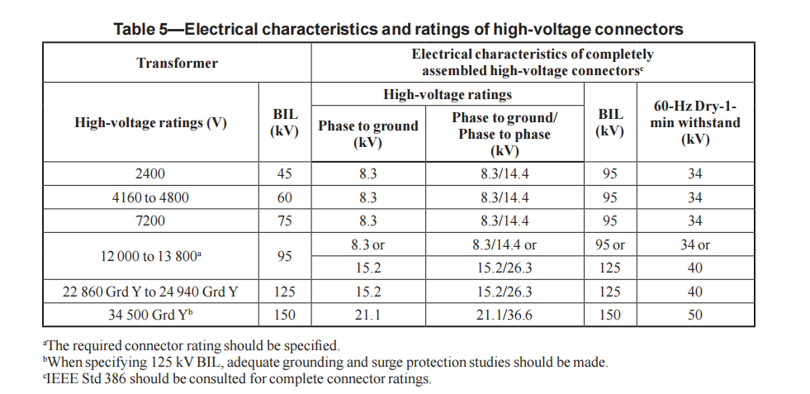

-三相美式箱变高压连接端子的电气特性

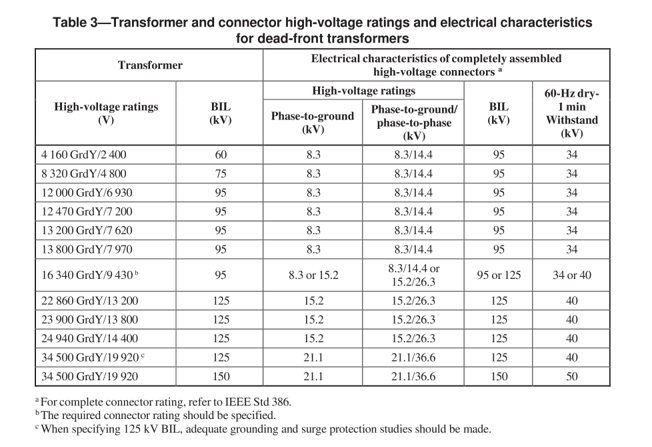

美变UL认证项目，前期最值得检查什么？
如果希望降低后期返工风险，在设计冻结之前建议重点确认四类内容：
第一，电气参数。
容量、电压、阻抗、BIL等是否与对应标准及客户规格保持一致。
第二，接口与绝缘。
套管、端子、连接方式以及电气间隙是否提前核对。
第三，油箱与箱体。
接地、密封、压力、淋雨、操作和起吊结构是否考虑后续测试。
第四，认证资料。
图纸、铭牌、BOM和实际样机是否保持一致。
不仅要求准备外形图、铁芯图、高低压线圈图、套管图、绝缘图、油箱图和铭牌图，同时还要提供相关组件规格书、制造商英文名称及型号等资料。
这些内容越早确定，后期认证的不确定性就越小。
美式箱变真正的UL认证难点，不在于某一个测试特别复杂，而在于：
电气设计、绝缘设计、油箱结构、接口、接地和机械安全必须作为一个整体考虑。
尤其是第一次开发北美Pad-Mounted产品的企业，如果仍然按照“先把产品做出来，再根据认证要求整改”的思路推进，很容易增加样机修改和测试周期。
UL认证要求越早进入设计，项目越容易掌控。
下期预告
讲完干变、箱变和美变之后，下一个问题就是：
这些变压器做UL认证，到底都要测什么？
温升、耐压、雷电冲击、局放、压力密封、淋雨、吊重……
哪些属于共性项目？哪些又是不同产品特别需要关注的？
下一篇：
《变压器UL认证到底测什么？干变、箱变、美变测试项目一次讲透》
我们把三类变压器的主要测试项目放在一起，做一次横向对比。
