在前文中，我们以电路导通模式为例，考察了电感电流在连续与断续间的差异性：CCM以持续不断的电流承载着重载工况下的平稳输出，DCM以周期性归零的电流在轻载世界中换取效率与成本的平衡，而FCCM则以强制电流穿越零轴的“强硬”手段，用偏低的效率换取了恒定频率与瞬态响应确定性。这三者构成了一条完整的“电流连续性光谱”，回答的是同一个问题：每个开关周期结束时，电感中储存的能量是如何变换的？
同样的，在电流连续性的维度之外，电源转换器还存在着另一条同样深刻影响电感的控制轴线——调制策略。它不问“电流是否归零”，而是问另一个根本性问题：开关管以何种节奏与幅度进行动作？前者由电感值与负载共同决定，后者由控制芯片主动控制，而电感则是被动接受的“执行者”。
图1 脉冲宽度调制PWM
图2 脉冲频率调制PFM

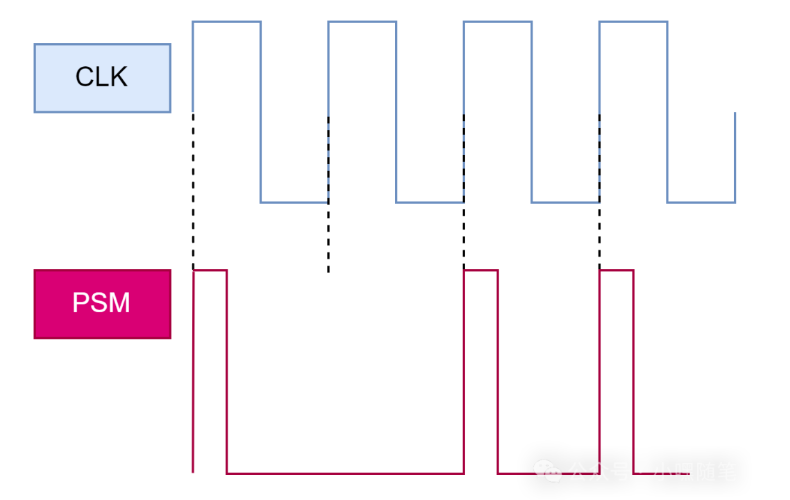

图3 脉冲跳跃调制PSM
图4 电路调制模式
一、定频与变频的抉择：电路的控制逻辑
DC-DC开关稳压器通过高频开关动作实现电能转换与电压调节，其闭环控制依赖输出电压反馈机制。当输出电压波动时，负反馈环路自动调节开关器件状态，确保电压稳定。在众多调制策略中，脉冲宽度调制（Pulse Width Modulation, PWM）、脉冲频率调制（Pulse Frequency Modulation, PFM）与脉冲跳跃调制（Pulse Skip Modulation, PSM）构成了三种最具代表性的控制范式。它们之间的根本差异，并非如CCM、DCM与FCCM那样源于电感电流的“归零与否”这一物理边界，而是源于控制逻辑对开关动作的时间安排策略：是固定节拍、弹性节拍，还是选择性击拍。
三种调制策略之间不存在绝对的优劣，只存在与系统需求匹配与否的权衡。理解它们对电感施加的差异化应力，是正确选型的第一步——接下来的章节中，我们将深入到PWM、PFM与PSM各自的电流波形特征、磁芯损耗构成及关键参数权重变化，为工程师在纷繁的选型决策中提供一条清晰的路径。
◼ 脉冲宽度调制PWM模式下频率固定，通过改变脉冲宽度，即占空比来调节输出电压。占空比指的是功率管导通的时间 Ton 与开关周期 T 的比值，Ton（开通时间）+ Toff（关断时间）= T（开关周期），占空比 D = Ton / T。
在 PWM 控制方式下，功率管是持续性开关动作的，重负载时和轻负载时的开关次数都相同，在轻负载时开关损耗是主要损耗，效率相对较低。PWM 控制方式的开关频率固定，输出电压纹波频率固定，纹波相对较小，且电磁干扰频段也相对固定，便于通过电磁屏蔽和滤波等措施进行抑制。
◼脉冲频率调制PFM模式下通过改变脉冲频率来调节输出电压。脉冲宽度固定，通常有固定功率管导通时间与固定功率管关断时间两种。
在 PFM 控制方式下，轻载时，可通过降低开关频率减少开关损耗，效率较高。PFM 控制方式的开关频率随输出电压变化，输出纹波频率也随之改变，纹波幅度在不同负载下变化较大，较难通过固定参数的滤波电路完全滤除，并且由于开关频率变化，电磁干扰频率分布较广，可能在较宽的频率范围内产生干扰，EMI 抑制相对复杂。
◼脉冲跳跃调制PSM模式下频率固定，通过选择性地跳过部分开关周期来调节输出电压。在每个固定长度的开关周期内，控制环路依据输出电压的跌落情况决定当前周期是否执行开关动作：当输出电压低于设定阈值时，功率管正常导通，向负载传输能量；当输出电压高于阈值时，该周期被“跳过”，功率管在整个周期内保持关断，电感电流归零并维持为零，直至下一个有效脉冲的到来。
在PSM控制方式下，宏观上开关频率保持不变，但有效脉冲在时间轴上的分布呈现“疏密有致”的特征。轻载时，大量周期被跳过，实际开关次数大幅减少，开关损耗与驱动损耗随之显著下降，效率介于PWM与PFM之间。
二、功率电感的选择：FCCM影响参数
1. 峰值电流（Saturation Current）
峰值电流的裕量是电感选型中最基础的指标，不同调制方式下，电感所承受的峰值电流呈现出显著差异：
PWM模式下，峰值电流由占空比、输入输出电压和电感量共同决定。在稳态工作中，每个周期的峰值电流保持一致，变化幅度平缓，选型时只需按最大负载条件下的峰值电流预留合适的电流裕量（约20%），即可保证在全负载范围内不饱和。
PFM模式下，由于在轻载时大幅降低开关频率，每个有效脉冲需要传输比PWM模式下更多的能量才能维持输出电压，这也意味着，PFM单次脉冲的峰值电流往往显著高于同负载条件下PWM的峰值电流，即使负载本身可能很轻，选型时对比PWM模式应预留更多电流裕量（30%以上）。
PSM模式下，峰值电流的挑战则主要源于瞬态冲击。当PSM满额工作时，其表现与PWM一致，但关键在于从被跳过的休眠周期启动时，处于“零磁化”的初始状态磁芯需要就满额脉冲快速完成从零到满峰值的电流建立。如果磁芯材料的响应速度不足，或电流裕量仅按稳态工况预留，这个“恢复脉冲”就可能超过预设值，选型时建议预留电流裕量介于PWM和PFM之间（约20%-30%）。
2. 高频磁芯损耗（High-Frequency Core Loss）
磁芯损耗是指磁芯材料在交变磁场中因磁滞效应和涡流效应产生的功率损耗，开关频率越高，磁芯损耗越大。在三种调制模式中，PWM对磁芯损耗的考量权重最高。
PWM模式下，开关频率恒定，磁芯在每个周期内都经历一次完整的磁化-去磁循环，磁通摆幅固定不变。这意味着无论负载轻重，磁芯损耗始终以满额状态持续存在。因此，在PWM应用中，尤其是高频PWM下，磁芯损耗特性是比DCR更为关键的选型指标，应优先选用具备高频低损耗特性的磁粉芯材料。
PFM与PSM模式下，磁芯损耗的权重则相对降低。PFM在轻载时开关频率大幅下降，单位时间内的磁化循环次数减少，铁损随之呈比例降低；PSM则在跳跃周期内完全停止开关动作，磁芯获得充分的“休整”时间，这两种模式下，铁损不会成为轻载温升的主导因素。
3. 电感值稳定性（Inductance Stability）
电感值的稳定性是指电感在实际工作条件下（直流偏置、环境温度、老化等）保持其标称电感量的能力。通常在PWM与PFM模式下，适度的电感值变化通常可以通过环路补偿予以容忍，只要电感在全负载范围内不进入饱和区，系统的基本稳定性可以得到保障。
相对的，由于PSM依靠输出电压的跌落来“触发”有效工作脉冲，电感量的稳定性直接关系到跳跃周期内输出电压的跌落斜率，因此应选择直流偏置特性平坦（即在宽电流范围内电感值变化率小）的电感物料。
三、科达嘉在转换器电感解决方案

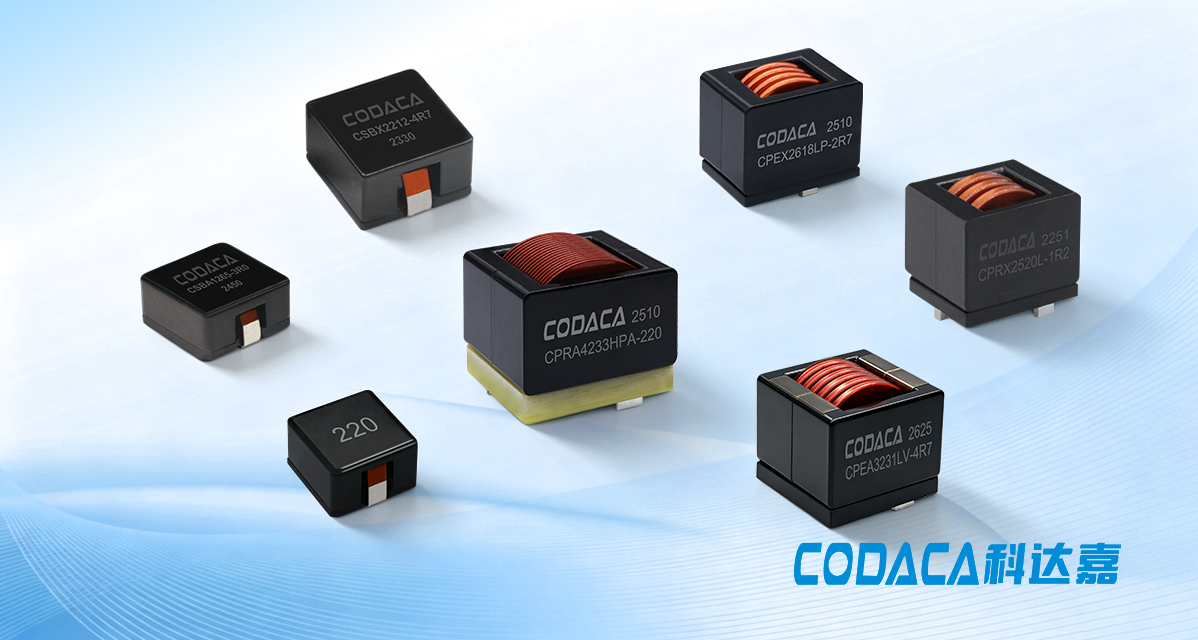

科达嘉通过自主研发和技术创新，为不同调制策略的DCDC变换器提供了差异化的电感解决方案。无论是高频PWM下持续的铁损与铜损、PFM轻载时大脉冲峰值电流对饱和裕量的挤压，还是PSM跳跃恢复瞬间的瞬态冲击与偏置漂移对电感值稳定性的考验，针对最主要的功率被动器件电感都提出了严格的性能要求。科达嘉自主研发的磁粉芯大电流电感，凭借卓越的直流叠加特性与高饱和电流能力，能够有效抵御各调制方式下的峰值电流冲击，避免磁芯饱和导致的过热失效与输出跌落；其低损耗磁芯材料与扁平线绕组工艺，则从磁芯损耗与交流阻抗两个维度双管齐下，将高频开关带来的附加损耗控制在最低水平。
无论是追求高频低损与确定性响应的 PWM、强调轻载节能的 PFM，还是在效率与噪声之间折中取舍的 PSM，科达嘉均能提供覆盖全场景的电感解决方案，助力工程师在性能、效率与可靠性之间实现精准平衡。
