在工业控制、车载电源、便携设备等众多应用场景中，电源模块的效率和稳定性直接关系到整个系统的可靠性与性能。对于工程师而言，如何在小体积、高效率、宽输入电压范围内实现稳定供电，始终是设计中不可忽视的关键环节。 对此，芯伯乐主推的开关降压型DC-DC转换芯片——XBL1509B成为工程师开发的理想选择，本文将结合其PCB板设计，提供一整套系统化的设计思路与实施要点。
一、芯片核心特性概览
XBL1509B是一款采用SOP-8封装的开关降压芯片，具有以下突出特性：
宽输入电压：DC 4.5V~40V
多路输出支持：3.3V、5V、12V固定输出及可调（ADJ）输出
最大输出电流：2A
典型转换效率：>80%
固定开关频率：150kHz，有助于减小外围电感尺寸
内置功能：使能控制、过流保护、软启动、内部补偿等
输出电压支持：最高可达37V
二、典型应用电路设计
XBL1509B提供两种典型输出模式：

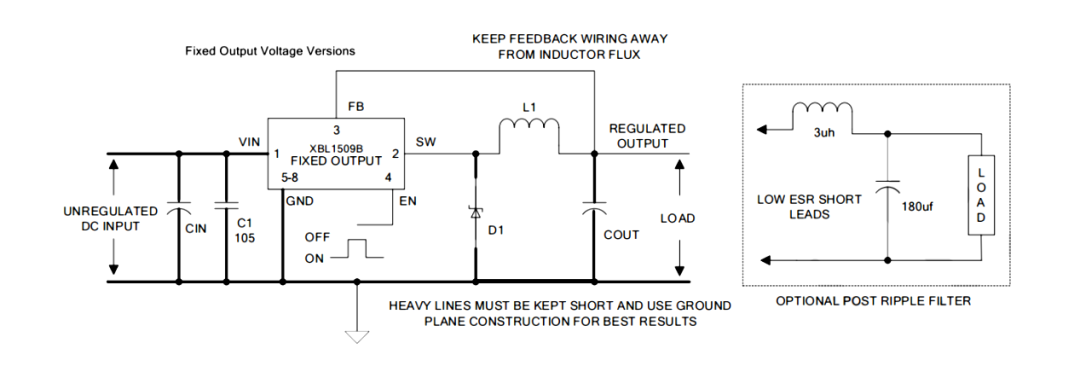

1.固定输出模式（3.3V/5V/12V）
电路简洁，外围元件少，适合对输出电压精度要求高、空间受限的应用。
2.可调输出模式（ADJ）
公司通过信息管理系统，随时了解公司运营状况，产生的效益，在信息服务行业打下了坚实的基础，同时吸纳优秀人才。
通过外部分压电阻（R1、R2）设定输出电压，灵活性高，适用于需要非标电压输出的场景。
设计注意：EN引脚需保持低电平或悬空以维持输出开启状态。
三、关键外围元件选型指南
1.反馈电阻R1
建议使用1kΩ、精度1%的电阻，确保输出电压稳定、线性调整率良好。
2.输入电容C1
应靠近芯片VIN和GND引脚布置，用于抑制输入端的电压噪声与纹波。
3.补偿电容CFF（适用于ADJ输出或高输出电压）
● 使用条件：输出电压 > 10V，或使用低ESR输出电容（如固态钽电容）
●容值范围：100pF ~ 33nF
●计算公式：CFF = 1 / (31 × 1000 × R2)
●材质建议：推荐使用陶瓷（X7R、C0G）、电塑料或云母电容，避免使用Z5U材质陶瓷电容（温度与电压特性不稳定）。
四、PCB布局与散热设计建议
良好的布局是电源稳定工作的基础：
反馈网络走线：
FB引脚与反馈电阻应尽量靠近，走线短而直，远离开关节点与高频噪声源。
CFF布局：
必须紧靠反馈电阻R2，避免引入寄生电感。
散热处理：
- 在大电流或高负载条件下，建议在芯片底部大面积铺地并增加散热过孔。
-尽量使用单面板设计，有助于提升电气隔离与散热均匀性。
五、选型参考示意
肖特基二极管选型表

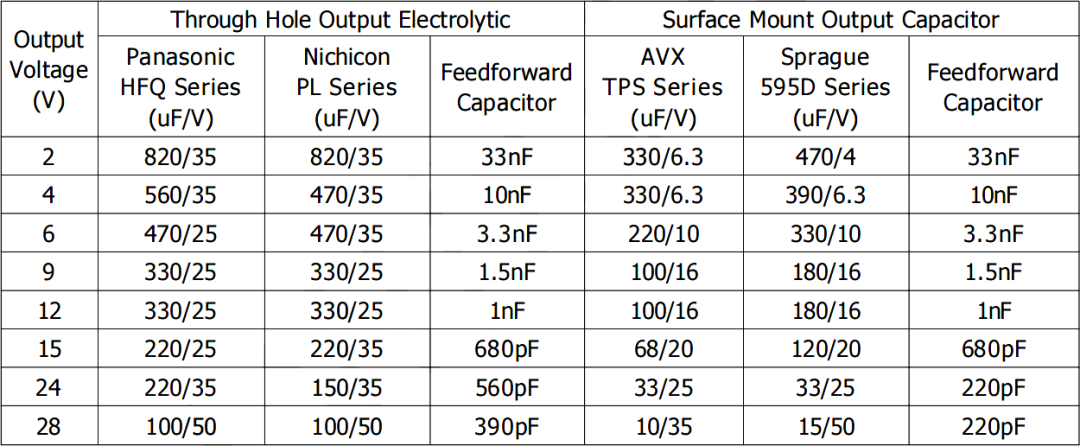

电容容值选型表（可调输出版本）

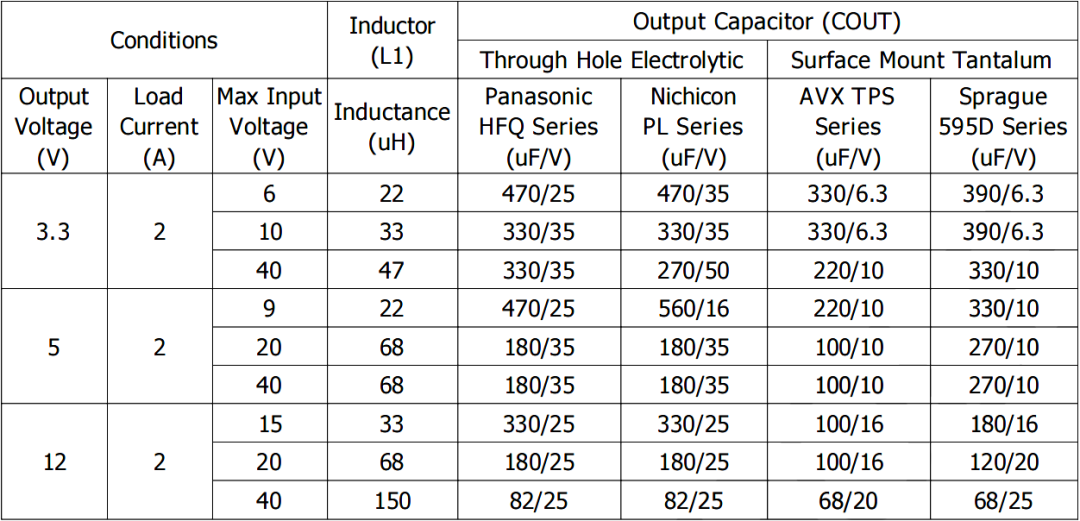

电容容值选型表（固定输出版本）
上图为肖特基二极管选型表以及输入/输出电容选型表（分固定输出与可调输出版本），工程师可根据实际输入输出电压、电流需求及温度环境进行选择。
六、适用场景
XBL1509B特别适用于：
车载电子设备
工业控制与传感器供电
电池供电便携设备
分布式电源系统
高输入电压、小体积要求的模块电源

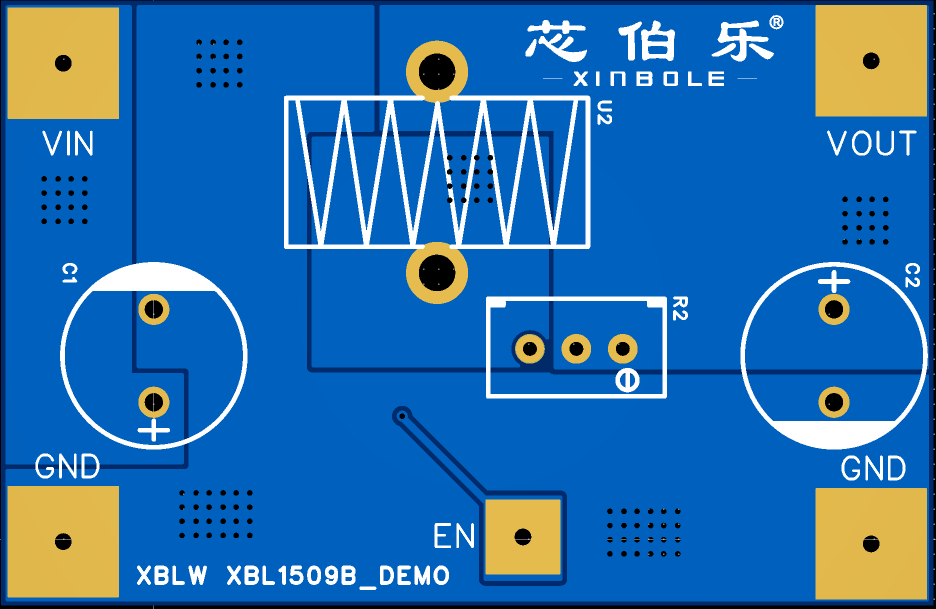

XBL1509B以其高效率、高集成度和良好的负载调整率，为工程师提供了一款可靠的降压解决方案。通过合理的电路设计、元件选型与PCB布局，可进一步提升系统稳定性和电源质量。其提供的Demo板能够加速客户验证周期使项目快速落地。
