01简介
AiP9M362是一款触摸型RISC内核MCU，内置4K x 16 bit MTP ROM、464 x 8 bit RAM，内部集成Timer0/1/2、UART、WKT、WDT、PWM、CRC、TOUCH、ADC。
02主要特点
内核：8-bit RISC
工作电压范围：Fsys=18MHz,LVR~5.5V,LVR>2.3V;
Fsys=9MHz,LVR~5.5V,LVR>1.7V;
工作模式：快速模式、慢速模式、空闲模式、停止模式
存储器：464×8bit RAM、4K×16bit MTP ROM
时钟：内部18.432MHz高速振荡、内部50KHz/60KHz低速振荡、外部32.768KHz晶振
低电压复位：16 level选择（1.6V~3.5V）
低电压检测：15 level选择（1.87V~4.3V）
中断：9个中断源
GPIO：22个可编程I/O引脚，支持CMOS推挽输出、内置上拉电阻，所有引脚变化唤醒和中断；
定时器：2个8位通用计时器T0/1，1个15位通用定时器T2；
PWM：6路单独占空比可调PWM，支持互补输出；
唤醒定时器（WKT）：结合SIRC档位8个可调中断时间可设置
看门狗定时器（WDT）：结合SIRC档位8个可调复位时间可设置，在停止模式下可以关闭/使能WDT
CRC校验模块
通信接口：1路UART
触摸模块：支持13个触摸通道
ADC：12位分辨率A/D转换器，最多支持19外部输入通道，2个内部电压通道VBG、1/4VDD；参考电压VDD、VBG（1.18V）、VBG（2.5V）、VBG（2V）、VBG（3V）
工作温度：-40~+105℃
封装形式： SOP16/SOP20/SSOP20/SSOP24
03功能框图
系统框图
AiP9M362-SSOP24引脚排列图

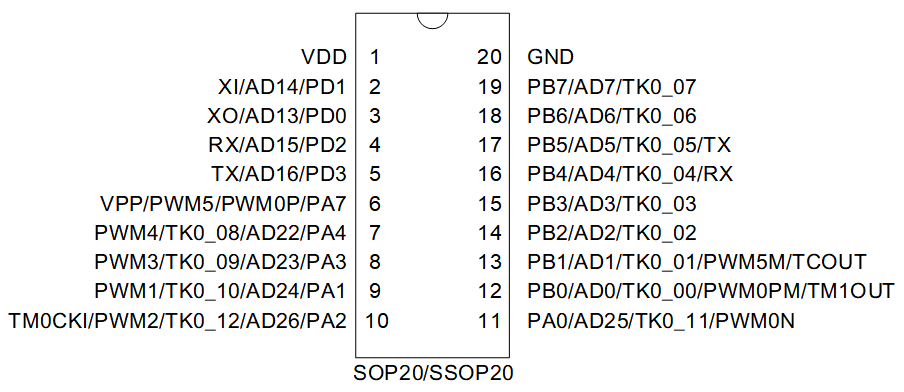

AiP9M362-SOP20/SSOP20引脚排列图

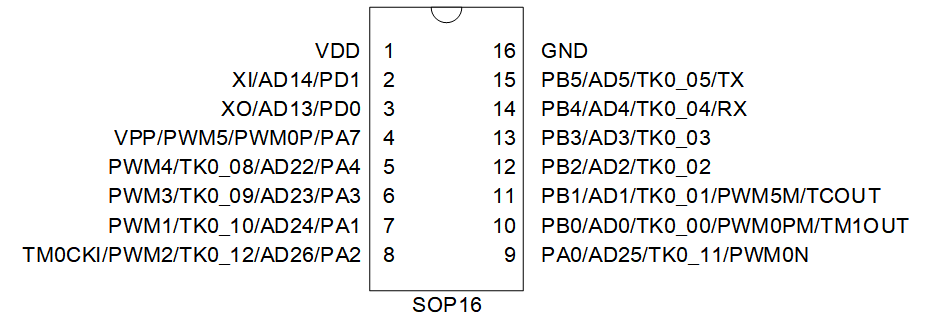

AiP9M362-SOP16引脚排列图

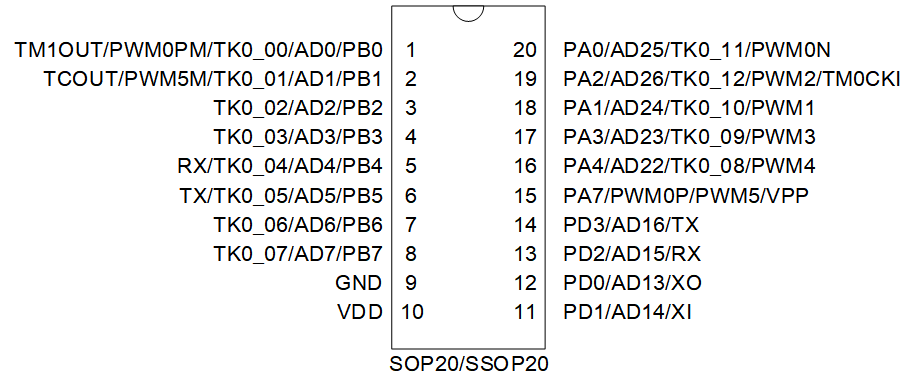

AiP9M3621-SOP20/SSOP20引脚排列图
AiP9M3621-SOP16引脚排列图

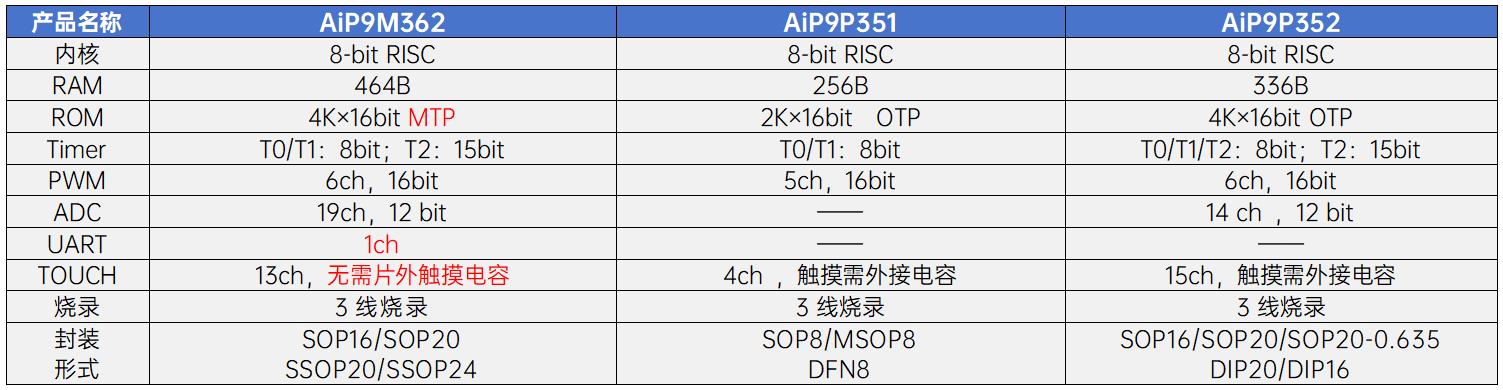

04产品优势
无需外接电容，高性价比，节省BOM成本，同时提升触摸电路的稳定性与抗干扰能力。
05应用领域
通用电子领域
小家电
06结语
AiP9M362是一款经济型触摸电路，为触摸控制与低功耗嵌入式场景提供了高集成、高性价比的解决方案。其无需片外触摸电容的设计可有效简化硬件布局、降低BOM成本，是小家电、消费电子等领域实现可靠交互与高效控制的理想选择。
