在开发便携式高亮度照明设备（如强光手电、头灯、车灯）时，我们常常面临一个核心矛盾：如何用单节锂电池在有限的体积内，同时兼顾高亮度输出与良好的续航能力？
市场上很多产品为了控制成本和功耗，采用小瓦数设计，亮度往往难以满足户外、搜救、工业检修等场景的需求。真正的难点在于，要稳定地驱动3A电流、实现10W以上的高效输出，对驱动IC的性能、效率及保护设计都提出了很高的要求。
本文将以FP7153降压恒流驱动IC为核心，深入探讨其3A大电流手电筒驱动方案。
核心芯片：FP7153关键特性解析
FP7153是一款专为大电流LED驱动应用打造的高性能芯片。以下是其应对大电流需求的关键特性：
① 宽输入电压范围（2.5V~5.5V）：
适配单节锂电池或标准5V USB供电系统，设计灵活性极高。
② 高达3A的恒定输出电流：
直接驱动大功率LED灯珠，支持高亮度输出。
③ 灵活的PWM调光与多档控制：
支持PWM调光，可与单片机（MCU）轻松配合，实现无级调光或多档位亮度调节，满足不同场景的切换需求。
④ 全面的保护机制：
内置过温保护（OTP）和过流保护（OCP），确保在大电流工作下，芯片和LED灯珠的安全性，提升整机可靠性。
⑤ 紧凑型DFN-10L(EP)封装：
体积小巧，有助于实现手电筒筒头等空间的紧凑化设计。
FP7153-demo板实测图：
FP7153降压恒流驱动IC的参数表：
如何实现高效3A驱动：FP7153方案架构解析

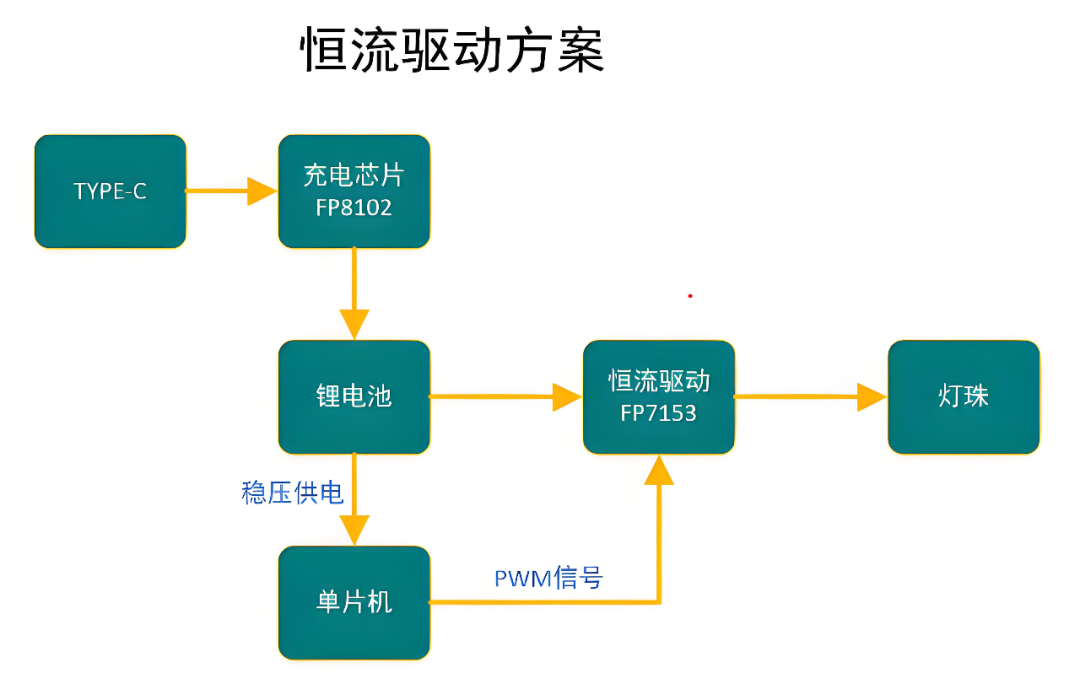

本方案构建的一套高效、可靠的智能手电筒驱动系统，其主要包含三大功能模块：供电与充电管理、恒流驱动以及智能控制。系统架构框图如下所示，其协同工作流程如下：
手电筒拆解图：
① 供电与充电管理模块
外部5V电源通过Type-C接口输入，由专用的充电管理芯片（如FP8102）为单节锂电池进行安全、高效的充电管理，构成整个系统的能量来源。
② 恒流驱动模块（核心）
该模块以FP7153为核心。电池电压直接供给FP7153构成的降压恒流电路，其关键作用在于：无论电池电压随放电如何下降，都能为LED灯珠提供恒定、高达3A的驱动电流。这确保了手电筒从满电到欠压的整个使用过程中，亮度始终保持一致，无任何衰减，解决了亮度随电量下降而变暗的问题。
③ 智能控制模块
单片机（MCU）作为控制核心，实时检测用户的按键操作信号，并通过输出PWM信号或数字指令至FP7153的调光端，从而精准地控制LED的开关、无级调光以及多档位模式（如强光、弱光、爆闪）切换，实现丰富的智能化功能。
电综上所述，FP7153降压恒流驱动IC为单节锂电池应用提供了一个性能良好的驱动解决方案。该方案具备宽电压输入、3A恒定输出和多重保护机制等特点，有助于改善高亮度与长续航的平衡问题。通过与充电管理芯片和智能MCU的配合，形成了一个运行稳定、配置灵活驱动平台。这一方案适用于手电筒、自行车灯、头灯等多种便携照明场景，为提升产品性能提供了可行的技术路径。
