TWS 充电仓、小型便携配件的 3‑4W 隔离适配器项目，经常会遇到原有主控供货波动，需要寻找架构相近、外围简洁的物料作为 BOM 备选。GP8891B 是华众芯微推出 SOP‑7 封装自供电原边反馈 PSR 控制器，整机推荐功率 3.5W，典型 5V0.7A；芯片内置高压功率 BJT，内置启动电路、内置 FB 下偏电阻，省去外部启动电阻；支持双绕组、三绕组两种变压器拓扑；具备可调输出线缆补偿，改善 USB 线材压降；待机功耗满足六级能效，内置全套保护。本文站在物料兼容备选评估角度，解析器件规格、硬件设计要点与替换评估注意事项，方便电源工程师做 BOM 备份选型。
一、管脚定义与核心电气参数
封装 SOP‑7
| 管脚号 | 管脚名称 | 功能描述 |
|---|---|---|
| 1 | VCC | 芯片供电引脚，就近接旁路电容 |
| 2 | FB | 反馈电压输入端 |
| 3 | FB | 反馈电压输入端 |
| 4 | NC | 空脚 |
| 5、6 | C | 内置功率三极管集电极 |
| 7 | GND | 芯片地 |

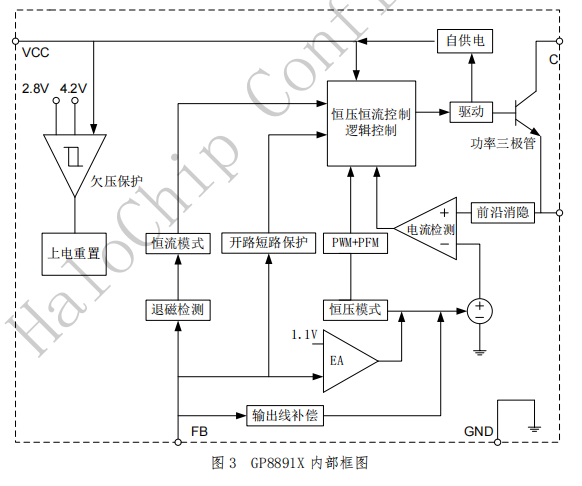

关键电气规格（25℃，VCC=5V）
- AC 输入 85‑265VAC 宽压；推荐整机 3.5W，典型 5V0.7A
- 内置 BJT：VCBO=800V，VCEO=450V；内置峰值电流 Ipk=220mA
- VCC 启动电压典型 4.2V；UVLO 下降阈值 2.8V；VCC 钳位 5.1V
- 启动电流典型 1uA，工作电流 250uA
- FB 内部基准 1.1V；内置最大 4% 输出线缆补偿
- LEB 前沿消隐 500ns；最大开关频率 70kHz
- 保护：开路保护、FB 欠压、VCC 过压欠压、输出短路打嗝、OTP 过温 155℃
- 待机功耗≤75mW
- 核心计算公式 \(I_{O}(mA)=\frac{2}{7} × I_{P\_PK} × \frac{N_{P}}{N_{S}}\) \(V_{out }=\frac{V_{ref } \times\left(12 K+R_{F B}\right)}{12 K} × \frac{N_{S}}{N_{aux }}-V_{b e}\)
二、功率覆盖与整机兼容评估要点
整机 3.5W，支持双绕组、三绕组两种 PSR 拓扑，无光耦无 TL431。
- 同 SOP‑7 封装 PSR 物料做备选评估，不能直接默认 pin‑to‑pin 直替；需要核对峰值电流、FB 内部下偏电阻、启动方式；
- 双绕组方案变压器成本更低；三绕组输出电压精度更好；
- 内置 4% 线缆补偿，针对 USB 长线输出跌落场景，可减少外围补偿元件。
- 供货配套：GP8891B 原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料需求，建议纳入 BOM 兼容备选物料池。
三、典型应用电路简述
AC 市电整流滤波接入变压器初级；C 引脚接内置 BJT 集电极；FB 引脚只需要外接上偏电阻 R_FB，芯片内部集成 12K 下偏电阻；VCC 依靠芯片自供电回路；次级二极管直接整流输出；可选择双绕组或者三绕组变压器架构。
四、PCB 布局硬性规范
- VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动、轻载供电稳定；
- FB 上偏电阻靠近 FB 引脚，远离变压器磁芯、初级高压走线，避免磁场耦合采样漂移；
- C 功率引脚加大铺铜，改善 BJT 散热；
- 原边功率环路尽量缩小，降低 EMI 辐射；
- 功率地、信号地单点汇合至母线电解负极。
五、备选物料评估时高频故障及整改
- 长线输出压降超标：启用芯片内置线缆补偿，微调 FB 上偏电阻 R_FB；
- 轻载音频啸叫：优化变压器气隙，调整最小关断时间；
- 低温上电启动异常：VCC 选用低 ESR 陶瓷旁路电容；
- 输出电压精度漂移：FB 走线远离高压功率噪声；
- 保护频繁误触发：核查 VCC 辅助绕组电压、FB 外围。
六、典型应用场景
- TWS 耳机充电仓 5V0.7A 适配器；
- 小型无线遥控配件、IoT 传感器 3‑3.5W 隔离电源；
- 小夜灯等低成本小家电电源；
- 原有 SOP‑7 PSR 主控的 BOM 备份备选评估。
七、选型配套说明
向上升级功率可评估同系列 GP8891C（5W）；副边想要提升整机效率，可搭配 GP7595C 同步整流芯片。
做 BOM 物料兼容备选评估，即便封装一致，也要完整跑全负载、高低温、老化测试，变压器匝比、漏感会直接影响整机表现。供应链波动环境，储备备选物料，能够有效规避项目断供风险。粤华信作为华众芯微电子一级代理商，可提供原厂规格书、参考设计，FAE 协助做备选物料整机评估。
