本文介绍了晶圆到芯片制造的全流程。
一片晶圆的三个月
我们手里有一片晶圆：直径300毫米、厚度775微米、表面平整到能照出人影、纯度11个9。它看起来很完美，但它还什么都不是——上面没有任何一颗晶体管。
现在，把它送进晶圆厂。
三个月后，它才会出来。不是三天，不是三周，是三个月。
而且注意：这三个月里，它不是在某个房间里安静地待着，而是被搬来搬去——要在几百台机器之间来回跑，累计行程以公里计。头上的天车把它从一个工序送到下一个工序，一步一步，把它从一片"干净的玻璃"，变成一张刻着上千层结构的"千层饼"。
图1晶圆厂鸟瞰：无尘室里，天车正吊着晶圆盒在头顶轨道上穿行
一片晶圆进厂之后，到底发生了什么？为什么非得这么麻烦？
晶圆厂长什么样？
先看看这个"三个月"发生在什么地方。
晶圆厂（wafer fab）最核心的部分是无尘室（cleanroom）。"无尘"不是形容词，是标准：先进晶圆厂最严的区域要求达到ISO Class 1级别——每立方米空气中，0.1微米以上的粒子不超过10个。
这是什么概念？我们平常呼吸的空气里，每立方米有上千万个粒子。医院手术室大约是ISO Class 5，比晶圆厂差了一万倍。
为什么要这么干净？因为一颗灰尘就是一颗芯片的报废。现代芯片里的线条宽度只有十几纳米——如果沾上一颗0.1微米（=100纳米）的灰尘，它就比整条电路宽好几倍，等于在精心铺设的高速公路上扔了一块巨石。
所以人进无尘室要走一套流程：换无尘服、戴手套口罩、经过风淋室（air shower）——十几股高速气流把人从上到下吹一遍，把身上的皮屑和灰尘吹掉。
顺带一提：人是这里最大的污染源。一个人静止时每分钟散发约10万个颗粒，走动时是这个数字的十倍以上。所以无尘服不只是"防脏"，它是把人整个包起来，把污染挡在衣服里。
还有一个细节很有意思：光刻区永远开着黄灯。
为什么？因为光刻用的光刻胶是"见光就变质"的材料——它对紫外光敏感。而普通的白光照明（尤其荧光灯）里含有紫外成分，会让胶提前感光、把图案毁掉。所以整个光刻区只用黄光照明，把紫外线滤掉。走进去像进了一间巨大的暗房。
再说搬运。晶圆不直接用手拿——它被装进FOUP（前开式晶圆传送盒），一个密封的塑料盒子，能装25片。然后这些盒子被天车（OHT，Overhead Hoist Transport）吊着，在头顶的轨道上飞驰。
先进晶圆厂里通常有几百台天车同时运行，跑成一张立体的物流网。它们的调度精度要求达到秒级——因为一片晶圆在某个工序前多等一小时，整条产线的周期就会变长。
一句话：晶圆厂不是"车间"，而更像一台精密的、会走路的机器——几百台设备、几百台天车、上千道工序，全部为了一个目标：让晶圆不停下来，而且别被污染。
前道与后道：一座楼的两半
一片晶圆在厂里的旅程，可以分成清清楚楚的两半。
图4一片晶圆的厂内路线图：进厂→前道→中道→后道→出厂

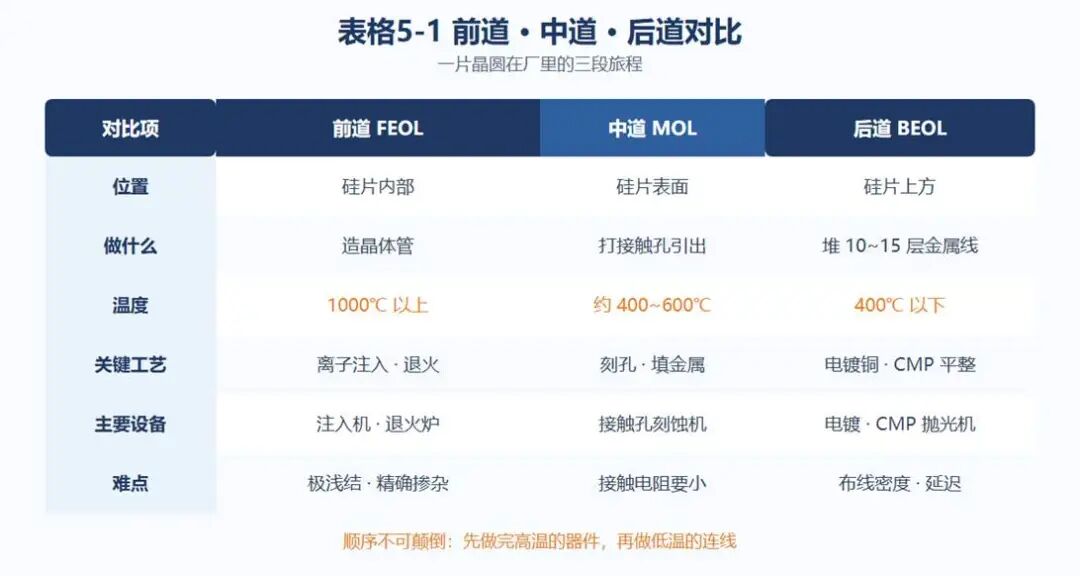

表格1前道·中道·后道对比
前道（FEOL，Front End Of Line）：在硅片里面造晶体管。
这一步是把第2章讲过的那些器件——源极、漏极、栅极、沟道——真正做出来。做法不是"贴上去"，而是在硅里刻出来、掺进去：用光刻画出图案，用刻蚀挖出凹槽，用离子注入把杂质打进硅里，改变局部的导电性质。
中道（MOL，Middle Of Line）：打"接触孔"，把晶体管接到外面的世界。
晶体管做好了，但它还闷在硅里——得从它的源极/漏极引出一根"电线"来。中道就是在绝缘层上开孔、填金属，做出第一批竖直的连线。
后道（BEOL，Back End Of Line）：在硅片上面搭"城市管网"。
晶体管之间要互相连接，才能组成电路。后道要一层一层地往上堆金属互连线：现代先进芯片有10~15层，最底下的线细如发丝，最顶上的线粗壮得像输电干线，中间用密密麻麻的竖直"通孔"（via）连起来。
图5前道vs后道剖面：下面在硅里造器件，上面在硅上搭线路
为什么非要分成前后两半？这就引出一个贯穿整章的关键原因：
晶体管的性能，需要上千度的高温工艺才能做好；而金属连线（尤其是铜）根本扛不住上千度——那个温度下它会熔化、扩散、污染硅。
所以顺序不能颠倒：必须先把高温的活儿（晶体管）全干完，再开始做低温的活儿（金属连线）。
这就和第3章的设计流程对应上了：版图分层画，制造也分层做。而每一层的图案，都来自前面那叠"图纸"。
核心循环：四步走一遍，一层就出来了
不管前道还是后道，制造的核心都是同一个循环。记住这四步，后面几章都会绕着它转：
①沉积（Deposition）：在晶圆表面"铺"一层薄薄的材料。要导电的铺金属，要绝缘的铺二氧化硅——厚度可以薄到只有几个原子层。
②光刻（Lithography）：涂上一层光刻胶，用光把第3章那些"图纸"投影上去，显影后胶上就浮现出图案。
③刻蚀（Etch）：把没有被胶保护的区域"啃掉"，图案就从胶转移到了材料上。
④掺杂/退火（Implant / Anneal）：把杂质离子打进指定区域改变导电性质，再加热"修复"晶格损伤。中间还要穿插清洗（Clean）——去掉残胶、颗粒和化学残留。

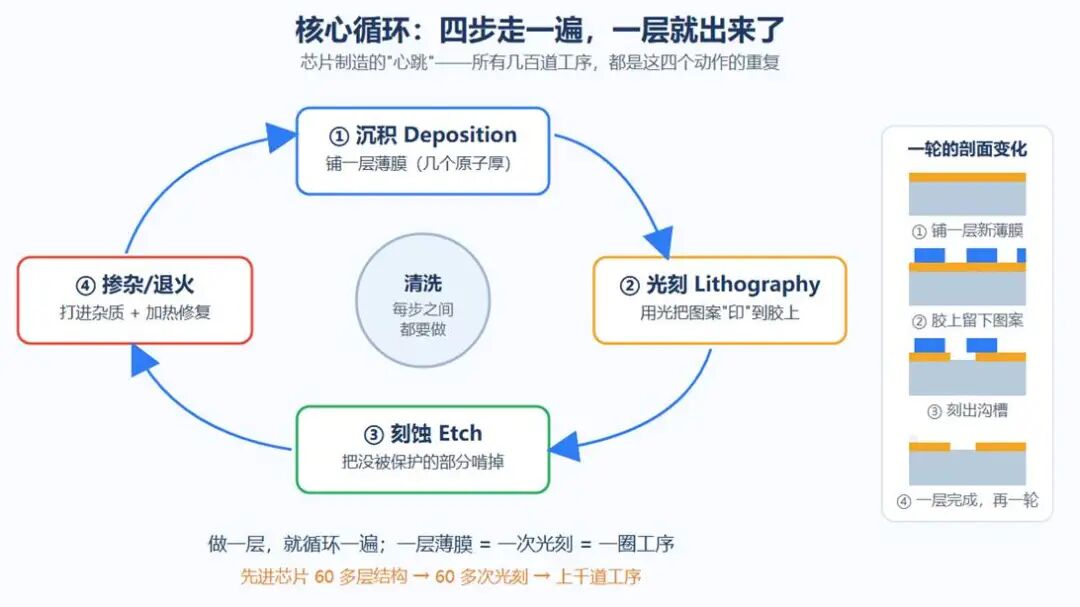

图6核心循环：每一层薄膜都要走一遍"沉积→光刻→刻蚀→清洗"
关键理解：这四步不是"做一次就完事"，而是做一层，就循环一遍。
一层导电层、一层绝缘层、一层阻挡层……芯片的剖面就像一块千层糕，每加一层，都要重新涂胶、重新曝光、重新刻蚀。60多层结构，就意味着60多次光刻。
用盖楼类比：第3章的"图纸"是施工图；这一章的四步循环，就是"砌一层楼、搭一次脚手架、拆一次脚手架"——而一栋楼要砌60多层，脚手架就得搭拆60多次。
为什么非要上千道工序？
让我们数一数。
一次光刻，本身就不是"一步"：涂胶→前烘→曝光→后烘→显影→检查——六步起步。刻蚀前后还有清洗、量测（测线宽、测厚度、看缺陷）。再算上沉积、退火、离子注入……
一道光刻，往往牵扯进出十几道工序。
于是：
•1微米时代（1990年代），做一颗芯片大约300道工序；
•3纳米时代，工序数到了1000道以上。

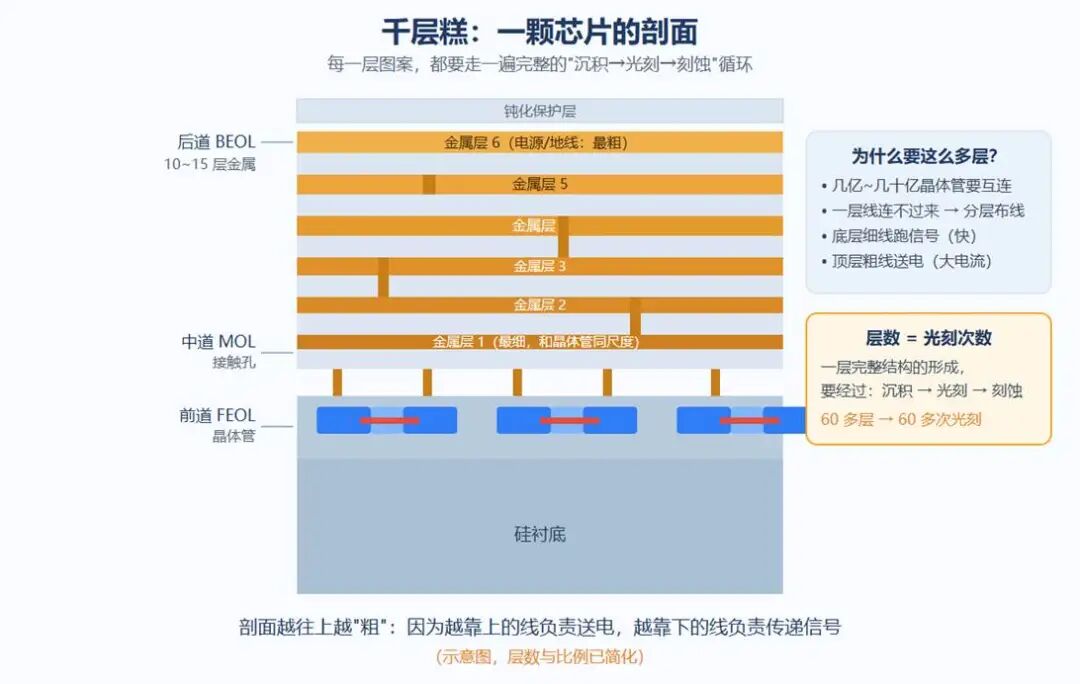

图7分层剖面：从硅里的晶体管，到上面10~15层金属互连

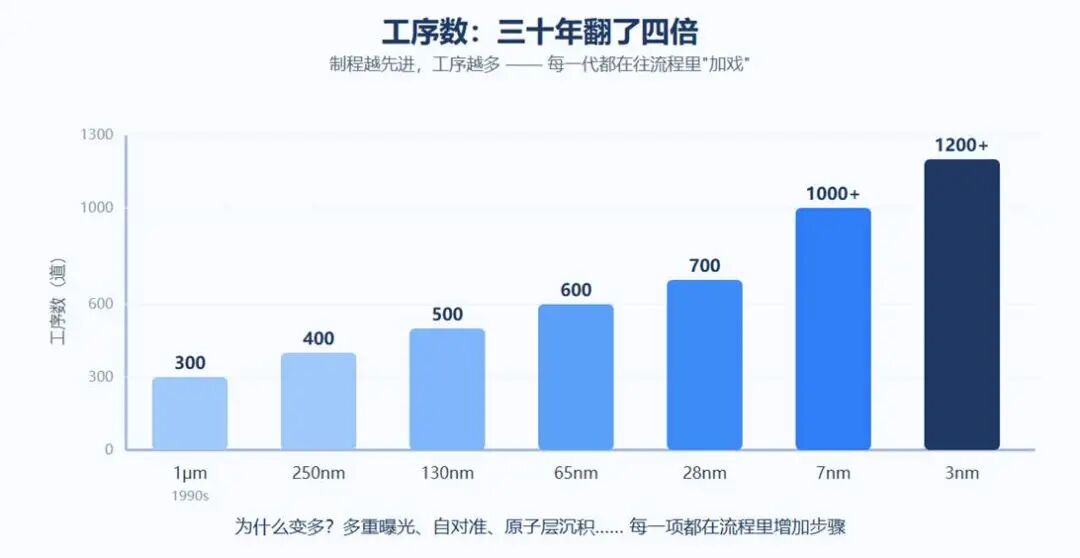

图8工序数增长：从1μm的约300道到3nm的1000+道
而且工序数还不只是"层数×每层步数"这么简单。随着制程推进，工程师发明了各种"加戏"的方法来提高精度——多重曝光（同一层图案分几次曝光套印）、自对准工艺、原子层沉积（一次只长一个原子层）……每加一种，工序数就往上跳一截。
代价是实实在在的：
•时间：先进逻辑产线的周期约3~4个月（一片晶圆从进厂到出厂）；
•金钱：一座先进逻辑晶圆厂投资100~200亿美元，相当于几座核电机组的钱；
•良率：工序越多，出错的机会越多——任何一步出问题，那片区域就废了。
时间、钱和良率：三笔账
时间账
一片晶圆在厂里待3~4个月，其中真正在设备里加工的时间其实很短——大量时间花在排队、搬运、等待上。
所以晶圆厂最重要的指标之一是周期时间（cycle time）。缩短周期不只是为了快，更因为周期越短、在制品越少、现金流转得越快。这也是为什么天车调度系统是晶圆厂的核心技术之一。

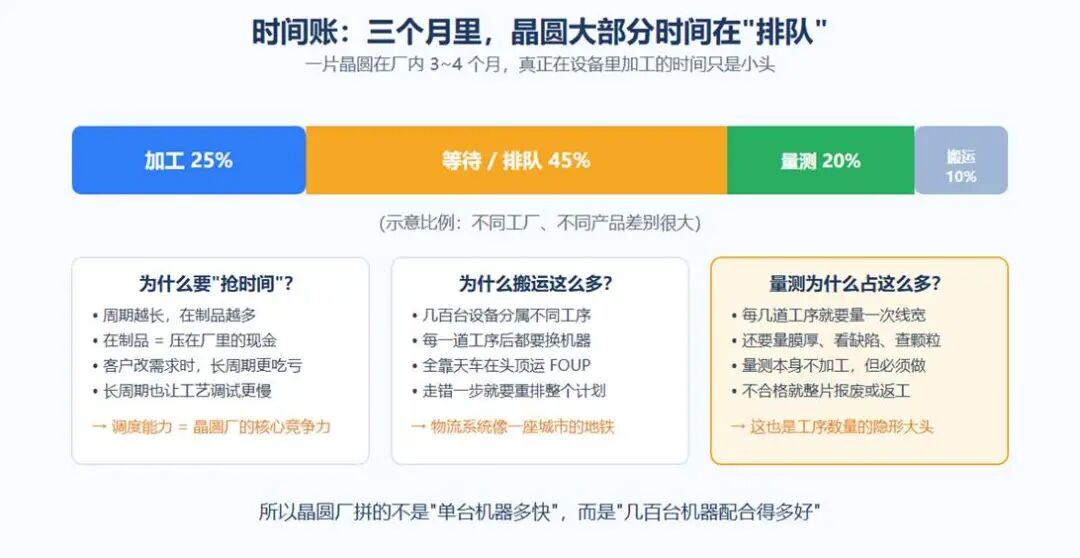

图5-9时间账：3~4个月的周期里，加工、等待、量测各占多少
钱账
100~200亿美元的厂，钱花在哪？
•设备：占比最大。一台EUV光刻机1.5亿美元（约10亿元人民币），而且不只买一台；
•厂房与洁净系统：无尘室的空调、过滤、超纯水系统，本身就是一座大型工厂；
•研发与工艺调试：设备进来只是开始，把工艺"调通"往往要花好几年。
良率账：最残酷的一笔
芯片是全或无的：一片面积上有几十亿个晶体管，只要有一个致命缺陷（比如一根断线、一个杂质颗粒），这片芯片可能就废了。
于是就有了良率（yield）——合格芯片占全部芯片的比例。
•成熟制程：良率可达90%以上；
•先进制程刚量产：良率往往在50~70%之间，要花一两年爬坡。

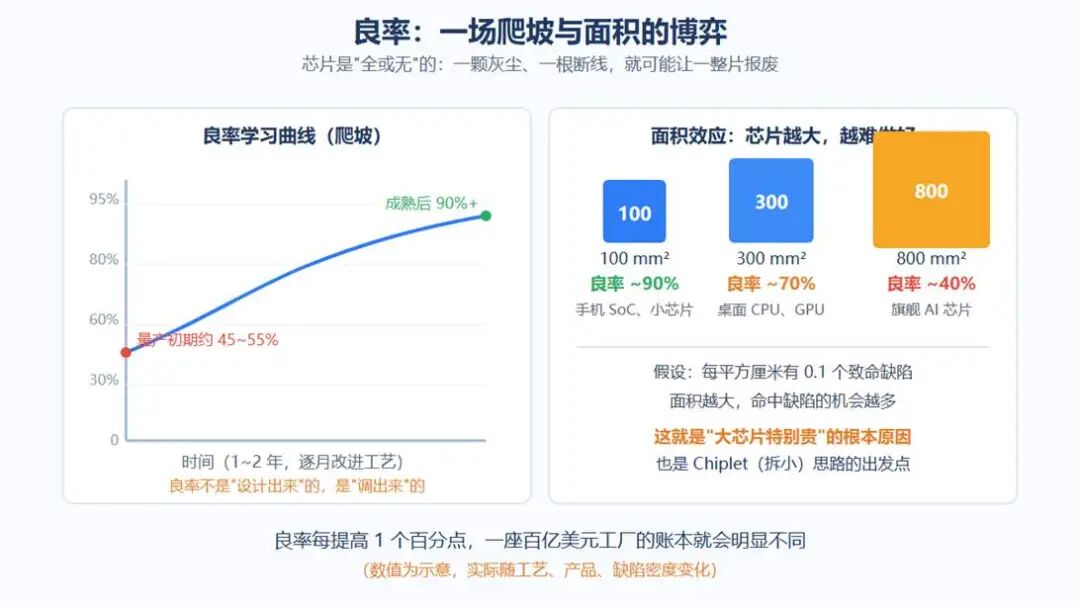

图10良率学习曲线：爬坡阶段与面积效应

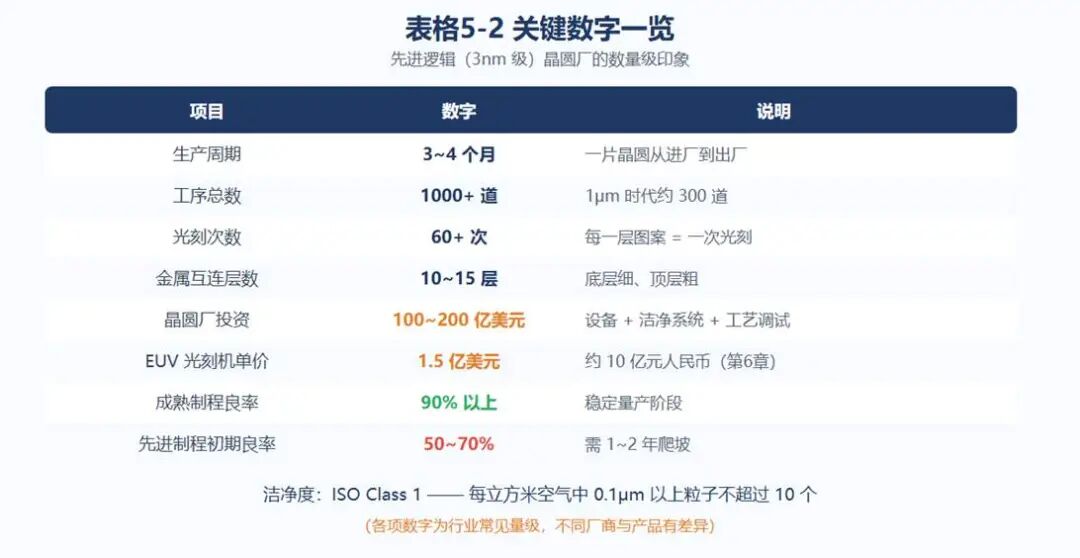

表格2关键数字一览
更残酷的是面积效应：芯片面积越大，命中缺陷的概率越高。假设每平方厘米有0.1个致命缺陷，那么：
•一颗100mm²的小芯片，良率可能还有90%；
•一颗800mm²的大芯片，良率可能掉到40%以下。
这就是为什么大芯片特别贵——不只是材料多，更是因为"每片晶圆上能活下来的好芯片少"。这也是Chiplet（第10章）思路的出发点之一：把大芯片拆成几块小的，良率就上去了。
小结
•一片晶圆在厂里要待3~4个月，走过上千道工序，被搬运的路程以公里计；
•晶圆厂是一片无尘的、会走路的机器：ISO Class 1、黄光区、天车与FOUP；
•制造分两半：前道在硅里做晶体管，后道在硅上搭金属管网——顺序不能颠倒，因为高温工艺必须走在前面；
•核心循环四步：沉积→光刻→刻蚀→掺杂/退火（外加清洗），一层走一遍，60多层走60多遍；
•三笔账：3~4个月的时间账、100~200亿美元的钱账、爬坡期50~70%的良率账；面积越大越难做好。
钩子：在这四步循环里，光刻是那个决定"能不能做出来"的环节——它决定了最小线宽、决定了芯片的性能上限，也吃掉了最多的钱和时间。
